Dung sai đường kính vai: Kích thước quyết định khuôn chính xác có chạy hay không

Trong các khuôn mẫu chính xác và khuôn ép phun, vai của vít vai không chỉ đơn thuần là một đặc điểm cấu trúc—nó là một dữ liệu chính xác. Dung sai đường kính vai là yếu tố quyết định mức độ chính xác của một bộ phận khuôn có thể được định vị và mức độ lặp lại của nó trở lại vị trí đó qua hàng nghìn chu kỳ. Thực hành ngành đối với dụng cụ có độ chính xác cao chỉ định đường kính trụ được giữ ở mức dung sai h6 (chỉ dung sai âm, không quá khổ), đối với trụ 10 mm có nghĩa là phạm vi đường kính là 9,991–10,000 mm. Ở mức dung sai này, vai khớp với lỗ doa có khớp nối can thiệp hoặc chuyển tiếp giúp loại bỏ hoàn toàn hiện tượng tác động xuyên tâm.

Hậu quả của việc chịu đựng vai không đủ là có thể đo lường được và thường tốn kém. Trong khuôn dập, một chốt giới hạn có khe hở xuyên tâm thậm chí 0,02 mm sẽ cho phép bộ phận dẫn hướng dịch chuyển sang một bên dưới tải trọng va đập của mỗi hành trình ép. Theo thời gian, chuyển động vi mô này làm to lỗ khoan, tăng tốc độ mài mòn trên cả trục vít và khối khuôn và cuối cùng gây ra sự lệch chiều trong phần được dập. Những gì bắt đầu như một vấn đề về thông số dung sai sẽ trở thành một vấn đề về chất lượng sản xuất mà không có bất kỳ sự kiện lỗi rõ ràng nào để chẩn đoán.

Tại Công ty TNHH Công nghiệp Soverchannel Thượng Hải , dung sai đường kính vai cho các ứng dụng dụng cụ chính xác được giữ ở mức h6 theo tiêu chuẩn, với h5 có sẵn cho khách hàng yêu cầu độ khít chặt nhất có thể trong khuôn dập chu kỳ cao và dụng cụ bán dẫn. Nhà máy sản xuất của công ty, Nantong Jinzhai Hardware Co., Ltd., sử dụng mài hình trụ làm nguyên công hoàn thiện vai cuối cùng thay vì quay một mình, điều này mang lại độ tròn dưới micron và tính nhất quán đường kính trên toàn lô sản xuất.

Độ chính xác về chiều dài vai trong các ứng dụng giữ bộ phận đẩy: Tại sao ± 0,05 mm là không đủ tốt

Vít vai được sử dụng làm bộ giữ đầu phun trong khuôn ép phun thực hiện chức năng khác về cơ bản với dây buộc giữ hai tấm lại với nhau. Chiều dài vai xác định giới hạn hành trình chính xác của tấm đẩy—khoảng cách mà các chốt đẩy di chuyển về phía trước để đẩy bộ phận đúc ra khỏi khoang. Nếu chiều dài vai ngắn thậm chí 0,1 mm, thì tấm đẩy sẽ chạm đáy trên đầu vít trước khi các chốt đẩy đạt đến vị trí phía trước được thiết kế của chúng, khiến bộ phận không được đẩy ra một phần. Nếu vai dài như nhau, tấm đẩy sẽ vượt quá vị trí dừng được thiết kế của nó, có khả năng làm cong các chốt đẩy hoặc làm hỏng bề mặt khoang.

Đây là lý do tại sao các nhà chế tạo khuôn ép chính xác chỉ định dung sai chiều dài vai là ±0,025 mm hoặc chặt hơn cho các ứng dụng bộ giữ đầu phun—kẹp hơn đáng kể so với dung sai ±0,13 mm (khoảng ±0,005 inch) mà nhiều danh mục vít vai tiêu chuẩn công bố là dung sai danh nghĩa của chúng. Sự khác biệt quan trọng khi tìm nguồn cung ứng: vít đáp ứng dung sai trong danh mục không nhất thiết phải là vít đáp ứng yêu cầu chức năng của khuôn.

Vít vai được sử dụng làm vật giữ đầu đẩy cũng có dạng tải đặc biệt: vai chịu tải trọng dọc trục nén thuần túy ở cuối mỗi hành trình đẩy, truyền qua mặt tiếp xúc hình khuyên giữa đầu vai và tấm đẩy. Do đó, độ phẳng bề mặt và độ vuông góc của mặt đầu này với trục vai ảnh hưởng trực tiếp đến mức độ phân bổ tải trọng đều trên mô hình bộ phận giữ. Việc chia sẻ tải không đồng đều trên một bộ vít giữ là nguyên nhân sâu xa khiến tấm đẩy bị lật, tạo ra chiều cao nhô ra của chốt đẩy không nhất quán và phần đẩy ra có thể thay đổi.

Lựa chọn vật liệu và xử lý nhiệt cho vít vai trong môi trường chịu tải cao, độ rung cao

Các tổ hợp linh kiện ô tô và hàng không vũ trụ khiến vít vai chịu sự kết hợp của tải trọng cắt xuyên tâm, lực căng dọc trục từ đầu ren và rung động liên tục—trạng thái ứng suất đòi hỏi vật liệu có cả độ cứng bề mặt cao và độ bền lõi phù hợp. Độ cứng bề mặt chống mài mòn ở bề mặt tiếp xúc giữa vai và lỗ; độ dẻo dai của lõi ngăn ngừa gãy giòn dưới tác động của tải trọng. Việc cân bằng sai theo một trong hai hướng sẽ dẫn đến hỏng hóc sớm.

Là nhà sản xuất ốc vít bằng thép hợp kim tùy chỉnh, Shanghai Soverchannel Industrial Co., Ltd. thiết kế vít vai hợp kim Ni-Cr-Mo cho các thông số kỹ thuật về hóa học và độ sâu vỏ dành riêng cho ứng dụng. Đối với dụng cụ ô tô có độ rung cao và hàng không vũ trụ, độ sâu vỏ trên vít vai được cacbon hóa được thiết kế ở mức tối thiểu 0,5 mm—đủ sâu để lớp cứng không bị tiêu hao bởi hoạt động mài giúp vai đạt đến dung sai đường kính cuối cùng, đồng thời bảo toàn lõi dẻo giúp hấp thụ sốc mà không bị gãy.

Vít vai Imperial và Metric: Thực tế tìm nguồn cung ứng cho lắp ráp và bảo trì thiết bị ở nước ngoài

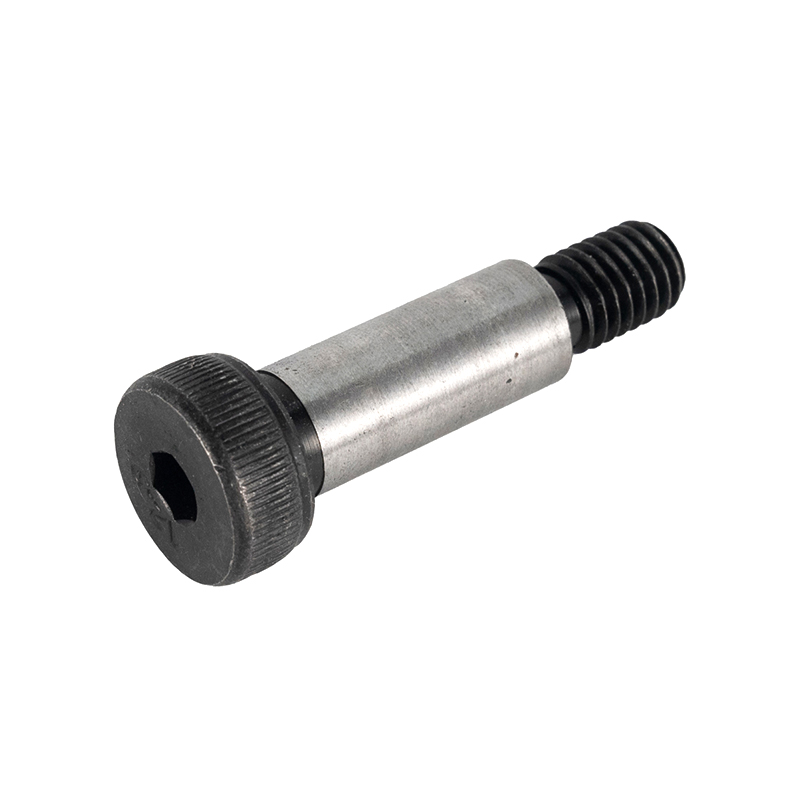

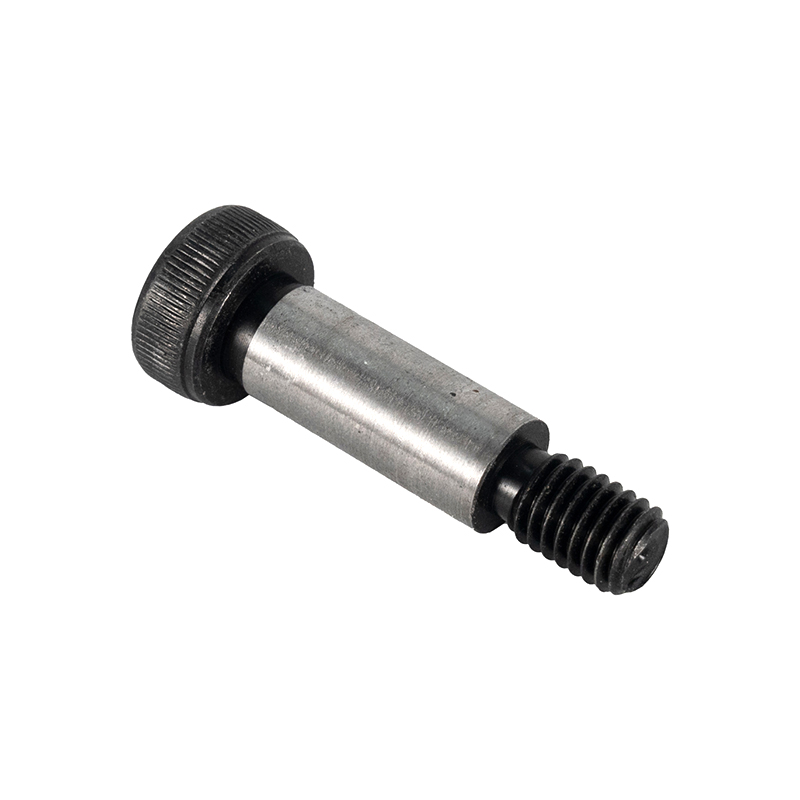

Thiết bị nhập khẩu từ Bắc Mỹ thường sử dụng vít vai có kích thước hệ Anh—đường kính vai tính bằng inch phân số (3/16", ¼", 5/16", 3/8", ½", v.v.) với dạng ren thống nhất (UNC hoặc UNF) ở đầu ren. Khi thiết bị này yêu cầu bảo trì hoặc thay thế dụng cụ trong môi trường sản xuất theo tiêu chuẩn hệ mét, việc tìm kiếm vít vai thay thế chính xác sẽ trở thành một thách thức mua sắm thực sự. Việc thay thế số liệu tương đương gần nhất hầu như không bao giờ được chấp nhận: vai hệ mét 6 mm Vít có đường kính vai là 6,000 mm, trong khi tương đương đế gần nhất (¼") có đường kính vai là 6,350 mm—chênh lệch 0,35 mm giúp loại bỏ nhiễu hoặc chuyển tiếp phù hợp với ứng dụng tùy thuộc vào.

Phần cuối của sợi chỉ tạo ra một sự phức tạp bổ sung. Vít vai đế quốc ¼" thường sử dụng đầu ren 10-32 UNF hoặc ¼-20 UNC và các lỗ ren trong khuôn hoặc vật cố định được cắt cho khớp. Việc cố gắng sử dụng ren hệ mét M5 hoặc M6 mà không ren lại lỗ không phải là một lối tắt khả thi—bước, đường kính lớn và dạng ren đều khác nhau. Đối với các hoạt động lắp ráp thiết bị ở nước ngoài duy trì cả công cụ hệ đo lường Anh và hệ mét, việc duy trì tồn kho song song vít vai đế quốc đơn giản hơn về mặt vận hành so với chuyển đổi theo từng trường hợp kỹ thuật.

Shanghai Soverchannel Industrial Co., Ltd. cung cấp cả dòng vít vai hệ mét và hệ mét từ cơ sở sản xuất tại Nantong Jinzhai Hardware Co., Ltd., với khả năng truy xuất nguồn gốc và chứng nhận kích thước đầy đủ. Đối với các khách hàng quốc tế quản lý đội thiết bị có tiêu chuẩn hỗn hợp, công ty có thể sản xuất ốc vít đế quốc theo tiêu chuẩn kích thước ASME B18.3 trong cùng một quá trình sản xuất dưới dạng số liệu tương đương, đơn giản hóa việc hợp nhất mua sắm mà không yêu cầu các mối quan hệ nhà cung cấp riêng biệt.

Vít vai làm chốt xoay trong máy móc tự động: Tính toán tải trọng vòng bi và ước tính tuổi thọ hao mòn

Trong máy móc tự động và máy công cụ, trục vít có vai trò như chốt xoay cho các mối liên kết, bộ phận dẫn cam hoặc cánh tay đòn phải chịu tải trọng ổ trục hướng tâm dọc theo chiều dài của trục. Không giống như ổ trục trơn nơi tải trọng được phân bổ trên một vùng tiếp xúc dài, trục vít có vai tập trung tải trọng xuyên tâm dọc theo chiều dài vai có thể sử dụng—thường từ một đến ba lần đường kính vai tùy thuộc vào hình dạng ứng dụng. Tính toán áp lực ổ trục tại bề mặt vai là bước đầu tiên để dự đoán tuổi thọ hao mòn.

Công thức áp suất ổ trục khu vực dự kiến áp dụng: P = F / (d × L), trong đó F là tải trọng hướng tâm tính bằng Newton, d là đường kính vai tính bằng mm và L là chiều dài ổ trục hiệu quả tính bằng mm. Đối với vít vai bằng thép hợp kim được làm cứng vỏ chạy với ống lót bằng thép hoặc lỗ khoan cứng, áp suất ổ trục cho phép thường là 100–150 MPa đối với chuyển động quay liên tục và 200–350 MPa đối với chuyển động dao động hoặc chuyển động định hướng. Việc vượt quá các giới hạn này sẽ làm tăng độ mỏi bề mặt, tạo ra các mảnh vụn mài mòn và dần dần mở rộng lỗ khoan—sự tiến triển hư hỏng tương tự được thấy trong các ứng dụng có dung sai không đủ nhưng do tải trọng chứ không phải do lỗi kích thước.

Các ứng dụng trục xoay của thiết bị dệt và hệ thống thủy lực bổ sung thêm yếu tố bôi trơn thường bị bỏ qua trong quá trình thiết kế. Trục vít có vai chạy khô trong máy dệt chu kỳ cao có thể thấy nhiệt độ bề mặt vượt quá 150°C tại vùng tiếp xúc trong quá trình sản xuất kéo dài, điều này làm phân hủy bất kỳ màng dầu nào và tăng tốc độ mài mòn của chất kết dính. Các điều khoản thiết kế để tiếp cận bôi trơn—lỗ mỡ xuyên tâm xuyên qua thành lỗ khoan hoặc rãnh chu vi ở vai—có thể kéo dài tuổi thọ mài mòn theo một mức độ lớn trong các ứng dụng này và việc chỉ định vít vai có xử lý bề mặt tương thích với chất bôi trơn hóa học là yêu cầu kỹ thuật cơ bản cần được xác nhận ở giai đoạn thiết kế thay vì sau khi xảy ra sự cố tại hiện trường.

Hình học vai phi tiêu chuẩn trong dụng cụ hàng không vũ trụ và ô tô: Ngoài danh mục

Vít vai tiêu chuẩn có hình dạng đơn giản: vai hình trụ, mặt ổ trục phẳng dưới đầu và một đầu có ren có đường kính nhỏ hơn vai. Các bộ phận hàng không vũ trụ và dụng cụ ô tô chuyên dụng thường xuyên yêu cầu các cấu hình không thể lấy từ bất kỳ danh mục tiêu chuẩn nào—và việc cố gắng sửa đổi vít tiêu chuẩn tại hiện trường (xoay vai xuống, thêm lỗ chéo, gia công một phần rút gọn) hầu như luôn làm ảnh hưởng đến quá trình xử lý nhiệt và tính toàn vẹn kích thước của bộ phận.

Các cấu hình vít vai không chuẩn phổ biến phát sinh trong dụng cụ có độ chính xác cao bao gồm:

• Vít hai vai: Hai vai hình trụ có đường kính khác nhau trên cùng một thân, được sử dụng để định vị và giữ đồng thời các bộ phận ở hai mặt phẳng có độ sâu khác nhau trong các cụm khuôn phức tạp.
• Vít vai nhẹ nhõm: Phần thắt lưng có đường kính giảm giữa vai và đầu ren, hoạt động như một bộ phận đàn hồi được kiểm soát giúp hấp thụ tải sốc mà không truyền nó vào vùng gắn ren—đặc biệt có giá trị trong các ứng dụng khuôn dập chịu va đập cao.
• Vít vai có lỗ chéo hoặc đường dẫn dọc trục: Được sử dụng trong các hệ thống thủy lực và dụng cụ khí nén trong đó vít đồng thời đóng vai trò là chốt xoay và đường dẫn chất lỏng, loại bỏ khớp nối cổng riêng biệt và giảm độ phức tạp của lắp ráp.
• Vít vai mặt bích: Một mặt bích mở rộng bên dưới đầu phân phối tải trọng kẹp dọc trục trên một khu vực rộng hơn, ngăn chặn việc nhúng vào các tấm dụng cụ bằng vật liệu mềm (nhôm hoặc composite) mà không cần một bộ phận vòng đệm riêng biệt.
• Vít vai cực dài với nhiều bước ren: Bắt buộc trong các cụm khuôn sâu trong đó đầu ren phải gắn vào một tấm nằm xa vùng chịu lực của vai, với chiều dài tổng thể vượt quá mức tối đa trong danh mục tiêu chuẩn.

Shanghai Soverchannel Industrial Co., Ltd. được cấu trúc đặc biệt để xử lý phân khúc thị trường này. Với tư cách là nhà sản xuất tích hợp R&D, sản xuất và bán hàng, công ty xem xét bản vẽ của khách hàng, tư vấn về lựa chọn hình học và vật liệu, sản xuất nguyên mẫu để xác nhận kích thước và chức năng, đồng thời chuyển trực tiếp sang sản xuất—tất cả trong một mối quan hệ cung ứng duy nhất giúp loại bỏ sự chậm trễ chuyển giao từ kỹ thuật đến mua sắm thường gặp khi làm việc với các nhà phân phối lấy nguồn từ các nhà máy bên thứ ba.

Lựa chọn xử lý bề mặt cho vít vai: Cân bằng tính toàn vẹn kích thước chống lại khả năng chống ăn mòn

Việc xử lý bề mặt được áp dụng cho vít vai tạo ra lực căng cơ bản không tồn tại đối với các ốc vít thông thường: bất kỳ lớp phủ nào làm tăng thêm độ dày cho bề mặt vai sẽ trực tiếp trừ đi giới hạn dung sai kích thước. Lớp mạ điện kẽm 8–12 µm mỗi bên tăng thêm 16–24 µm vào đường kính vai—đủ để biến vai có dung sai h6 thành một bộ phận quá khổ không đi vào lỗ doa của nó mà không bị cản trở. Đây là lý do tại sao việc lựa chọn xử lý bề mặt cho vít có vai chính xác đòi hỏi sự chú ý rõ ràng đến độ dày lớp phủ chứ không chỉ hiệu suất ăn mòn.

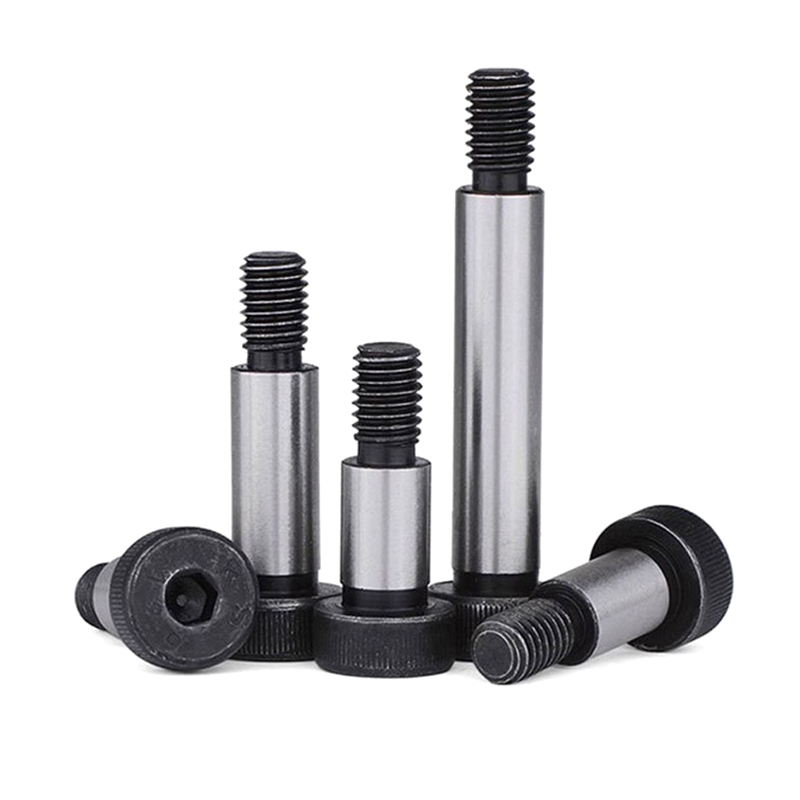

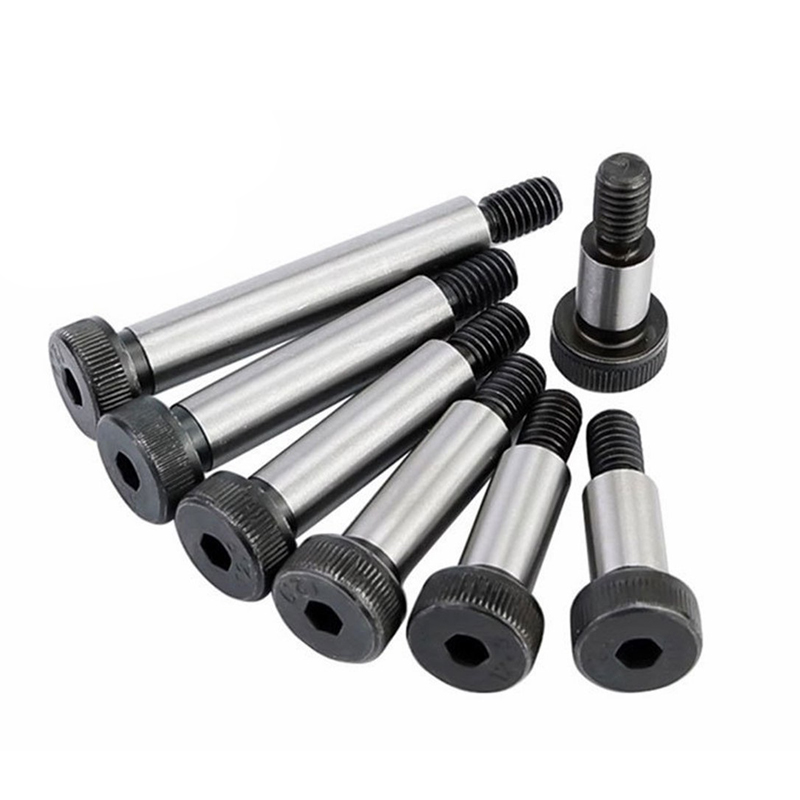

• Oxit đen: Phương pháp xử lý ưu tiên cho các ứng dụng khuôn và khuôn chính xác. Độ sâu lớp phủ chuyển đổi được đo bằng nanomet thay vì micron—có tác động không chiều một cách hiệu quả. Cung cấp khả năng chống ăn mòn nhẹ đủ cho môi trường dụng cụ trong nhà khi kết hợp với phốt dầu. Tương thích với tất cả các cấp dung sai tiêu chuẩn mà không cần mài sau xử lý.
• Mạ niken điện phân: Tạo ra một lớp có độ đồng đều cao (thường là 12–25 µm) có thể được xác định và giữ đủ chặt để tính đến dung sai gia công. Cung cấp độ cứng vượt trội (lên tới 68 HRC sau khi xử lý nhiệt) và khả năng chống ăn mòn so với oxit đen. Được sử dụng trong vít vai hệ thống thủy lực và các thành phần thiết bị dệt, nơi yêu cầu cả độ chính xác và khả năng kháng hóa chất vừa phải.
• Lớp phủ vảy kẽm (Geomet/Dacromet): Áp dụng ở độ dày tổng cộng 8–15 µm với độ đồng đều tốt hơn so với mạ điện và không có nguy cơ giòn do hydro. Thích hợp cho đầu ren và đầu vít có vai trong đó việc bảo vệ chống ăn mòn là quan trọng, nhưng phải được che khỏi bề mặt ổ trục trong các ứng dụng chính xác—hoặc vai phải được mài đến kích thước cuối cùng sau khi phủ.
• Thép không gỉ thụ động: Đối với vít vai được sản xuất bằng thép không gỉ 303, 304 hoặc 440C, quá trình thụ động sẽ loại bỏ sắt tự do khỏi bề mặt mà không có bất kỳ tác động nào đến kích thước, tối đa hóa khả năng chống ăn mòn tự nhiên của vật liệu. Sự lựa chọn chính xác cho chế biến thực phẩm, sản xuất dược phẩm và môi trường dụng cụ ven biển hoặc biển, nơi vật liệu cơ bản đã không gỉ.

Vừa là nhà cung cấp ốc vít bằng thép cacbon vừa là công ty sản xuất ốc vít bằng thép không gỉ, Shanghai Soverchannel Industrial Co., Ltd. chỉ định xử lý bề mặt như một phần tích hợp của gói thiết kế vít vai chứ không phải là một giải pháp sau. Đối với những khách hàng cung cấp sản phẩm vào thị trường nước ngoài, nơi có tiêu chuẩn lắp ráp thiết bị khác nhau, công ty ghi lại đường kính vai được phủ với khả năng truy nguyên đầy đủ chiều, để người lắp đặt có thể xác minh tính tương thích phù hợp trước khi lắp ráp thay vì phát hiện các vấn đề nhiễu trên sàn sản xuất.
