Kiến thức ngành

ISO so với ASME so với DIN: Sự khác biệt về hệ thống tiêu chuẩn trong bu lông lục giác bên ngoài ảnh hưởng đến khả năng thay thế lẫn nhau như thế nào

Nhóm mua sắm tìm nguồn cung ứng Bu lông lục giác bên ngoài trên khắp các chuỗi cung ứng quốc tế thường gặp phải một vấn đề không rõ ràng khi kiểm tra thông thường: bu lông từ các hệ thống tiêu chuẩn khác nhau có thể trông giống nhau về mặt kích thước nhưng thực sự không tương thích ở các kích thước quan trọng. Cả hai bu lông được đóng dấu M16 theo ISO 4014 và một bu lông được sản xuất theo ASME B18.2.3.1M đều sẽ chấp nhận cùng một đai ốc, nhưng chiều cao đầu, đường kính mặt ổ trục và chiều dài hết ren khác nhau đủ để ảnh hưởng đến việc phân bổ tải kẹp và gắn cờ lê — những khác biệt quan trọng trong cụm kết cấu và ô tô nhưng không thể nhìn thấy được nếu không so sánh các tài liệu thông số kỹ thuật cạnh nhau.

Ý nghĩa thực tế của chiều dài ren ASME dài hơn rất có ý nghĩa trong các ứng dụng xuyên bu lông: bu lông ASME trong khớp nối được thiết kế để gắn ren ISO sẽ nhô ra xa hơn đai ốc, điều này vô hại, nhưng bu lông ISO được thay thế bằng khớp nối được thiết kế ASME với lỗ ren nông có thể không đủ liên kết ren cho tải định mức. Trong chuỗi cung ứng OEM ô tô - nơi Shanghai Soverchannel Industrial Co., Ltd. đã tích lũy kinh nghiệm sản xuất đáng kể - chú thích bản vẽ phải nêu rõ tiêu chuẩn quản lý thay vì chỉ dựa vào đường kính danh nghĩa để xác định bộ phận.

Cách đọc ký hiệu đầu bu lông lục giác bên ngoài và những gì chúng thực sự chứng nhận

Các dấu hiệu được đóng dấu hoặc dập nổi trên đầu bu lông lục giác bên ngoài không phải là nhãn hiệu — chúng là chứng nhận về loại hiệu suất cơ học và nhận dạng nhà sản xuất có ý nghĩa pháp lý và kỹ thuật trong chuỗi cung ứng được kiểm soát chất lượng. Việc đọc sai hoặc bỏ qua các dấu hiệu này là một trong những nguyên nhân sâu xa khiến dây buộc giả xâm nhập vào các cụm kết cấu, trong đó các bu lông giống hệt nhau về mặt hình ảnh với tem loại thuộc tính khác nhau có thể có độ bền kéo khác nhau từ 30% trở lên.

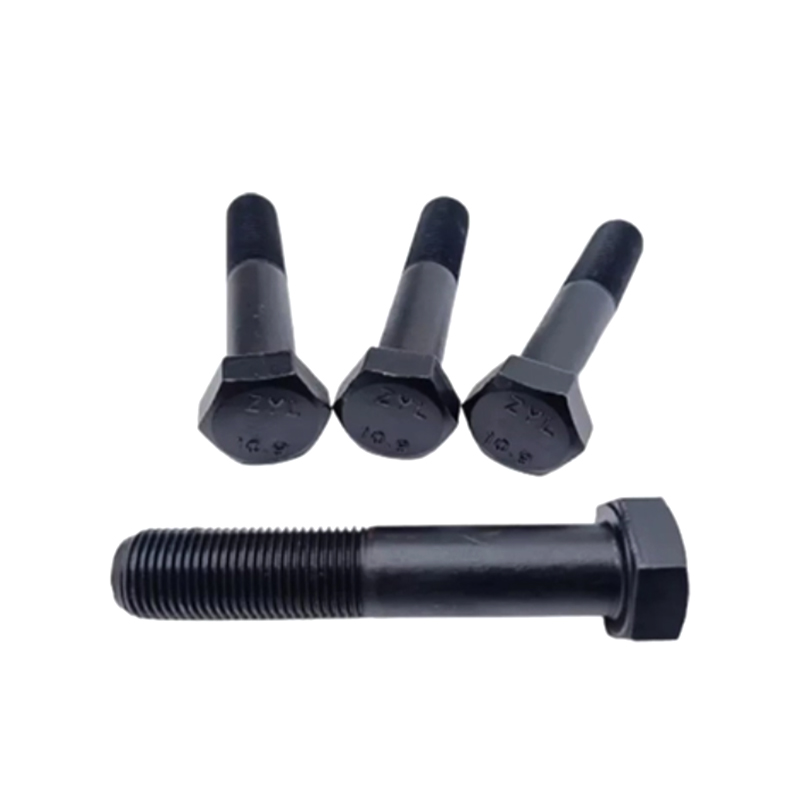

Giải mã hệ thống đánh dấu đầu ISO 898-1

• Số loại thuộc tính (ví dụ: 8,8, 10,9, 12,9): (Các) chữ số trước dấu thập phân nhân với 100 sẽ cho độ bền kéo tối thiểu tính bằng MPa. Chữ số sau dấu thập phân, nhân với 10, cho tỷ lệ cường độ chảy và cường độ kéo theo phần trăm. Do đó, bu lông 8,8 có độ bền kéo tối thiểu 800 MPa và tỷ lệ chảy 80% (hiệu suất tối thiểu 640 MPa). Bu lông 10,9 có độ bền kéo 1040 MPa và năng suất 940 MPa - không chỉ đơn giản là "mạnh hơn 8,8" mà còn là điều kiện xử lý nhiệt vật liệu khác về cơ bản.
• Dấu hiệu nhận biết của nhà sản xuất: Được yêu cầu cùng với loại thuộc tính theo ISO 898-1. Đây thường là logo, mã hoặc dấu vị trí đồng hồ. Nếu không có nhãn hiệu có thể truy nguyên của nhà sản xuất, yêu cầu về loại tài sản không thể được xác minh dựa trên hồ sơ sản xuất - một lỗ hổng mà các cơ quan kiểm tra hải quan và chất lượng coi là dấu hiệu giả mạo. Các nhà cung cấp có uy tín bao gồm Shanghai Soverchannel Industrial Co., Ltd. duy trì khả năng truy xuất nguồn gốc từ việc đánh dấu đầu đến lô xử lý nhiệt và chứng nhận nhà máy nguyên liệu.
• Chỉ báo chỉ bên trái: Bu lông lục giác tiêu chuẩn có ren bên phải và không có dấu chirality. Bu lông ren bên trái được đánh dấu bằng tem "LH" hoặc rãnh trên các tấm phẳng. Việc thay thế bu lông bên phải trong ứng dụng bên trái - phổ biến trong máy móc quay trong đó hướng ren được thiết kế để tránh bị lỏng - sẽ khiến dây buộc tự tháo ra khi chịu tải.

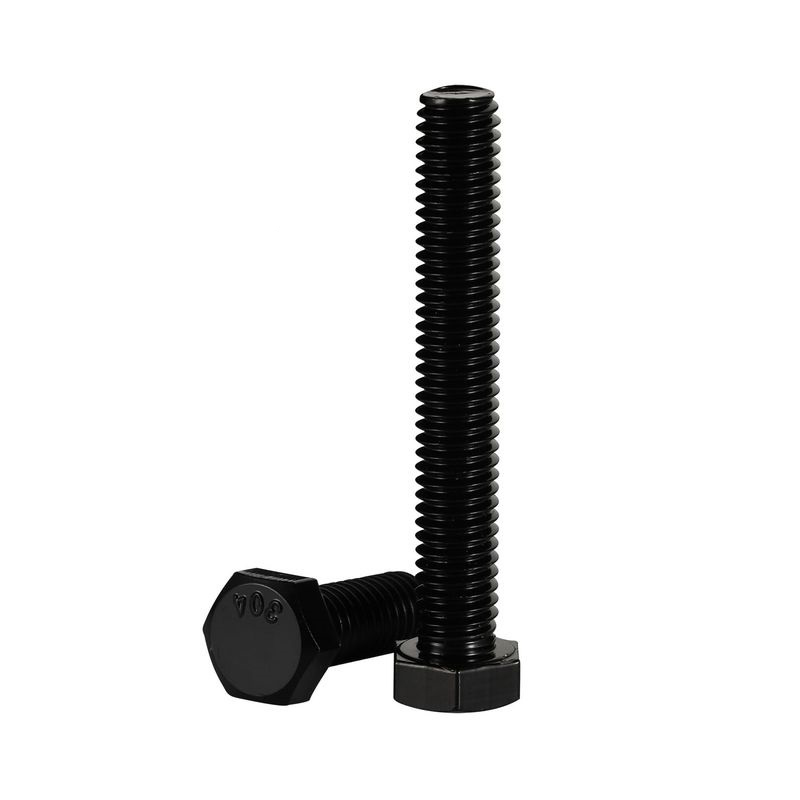

• Đánh dấu lớp thép không gỉ: Bu lông lục giác bên ngoài không gỉ tuân theo ISO 3506-1 và có hệ thống đánh dấu khác: A2-70, A4-80, v.v. Tiền tố số chữ cái cho biết nhóm thép (A2 = 304, A4 = 316) và con số này biểu thị độ bền kéo tối thiểu theo đơn vị 10 MPa. Do đó, bu lông A4-70 kết hợp khả năng chống ăn mòn của hợp kim 316 với độ bền kéo 700 MPa. Việc trộn lẫn những thứ này với các dấu hiệu cấp thép cacbon là nguyên nhân phổ biến gây ra lỗi đặc điểm kỹ thuật trong các tổ hợp vật liệu hỗn hợp.

Hình học bề mặt ổ trục dưới đầu và ảnh hưởng của nó đến tính nhất quán của tải kẹp

Lực kẹp mà mối nối bu lông phát triển được xác định bằng mức độ hoàn toàn của mô-men xoắn siết chặt được chuyển thành tải trước bu-lông - và một phần lớn đáng ngạc nhiên của mô-men xoắn đó, thường là 40–50%, bị tiêu hao bởi ma sát dưới mặt ổ trục đầu bu lông thay vì trong ren. Do đó, hình dạng và tình trạng của bề mặt ổ trục này chi phối trực tiếp tính nhất quán của tải kẹp trên một loạt bu lông giống hệt nhau được siết chặt theo cùng thông số mô-men xoắn. Hai bu lông lục giác bên ngoài có cùng loại và kích thước nhưng độ phẳng mặt ổ trục, độ hoàn thiện bề mặt hoặc hình dạng mặt vòng đệm khác nhau có thể tạo ra sự phân tán tải kẹp từ ± 20% trở lên khi mô-men xoắn được điều khiển ở cùng một giá trị.

Các biến thể bề mặt ổ trục trong tiêu chuẩn bu lông lục giác bên ngoài

Đối với cụm ô tô quan trọng về mô-men xoắn — đầu xi-lanh, trục bánh xe và các kết nối bộ phận lái — biến thể mặt vòng đệm được ưu tiên hơn vì vùng tiếp xúc gia công cung cấp hệ số ma sát lặp lại cho phép hiệu chỉnh mô-men xoắn đến kẹp-tải giữ trong phạm vi ±10% lô. Shanghai Soverchannel Industrial Co., Ltd. sản xuất cả cấu hình bu-lông lục giác bên ngoài tiêu chuẩn và mặt vòng đệm thông qua nhà máy sản xuất Nantong Jinzhai Hardware Co., Ltd., với độ phẳng mặt ổ trục và độ hoàn thiện bề mặt được đo và ghi lại cho những khách hàng có thông số kỹ thuật siết chặt yêu cầu hệ số ma sát được xác minh.

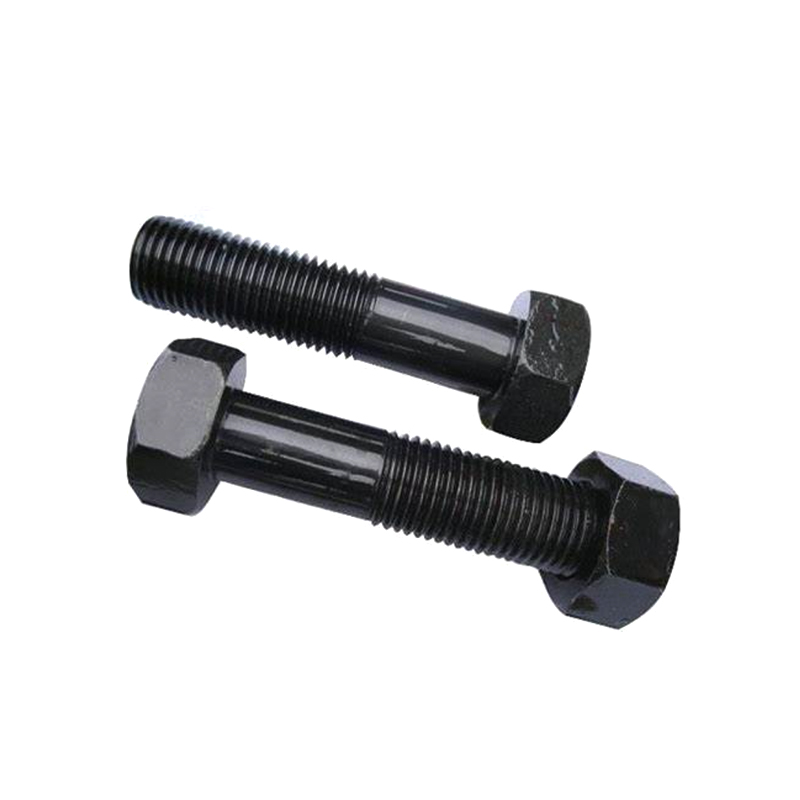

Lựa chọn chiều dài tay cầm trong các mối nối bu lông lục giác bên ngoài: Tại sao mắc sai lầm này lại tốn kém

Chiều dài tay kẹp - phần thân chưa có ren của bu lông lục giác có ren một phần - là một trong những kích thước được xác định sai thường xuyên nhất trong thiết kế mối nối bu lông và các lỗi trong việc lựa chọn chiều dài tay kẹp là nguyên nhân gây ra tỷ lệ hỏng hóc không cân xứng trong các ứng dụng máy móc và xây dựng. Chiều dài kẹp phải bằng hoặc lớn hơn một chút so với tổng độ dày của tất cả các bộ phận được kẹp, bao gồm cả vòng đệm, sao cho phần ren của bu lông nằm hoàn toàn bên dưới giao diện khớp và thân chịu tải cắt tại nơi nó tác động. Nếu chiều dài kẹp quá ngắn, ren sẽ đi qua bề mặt khớp và mang lực cắt qua vùng tập trung ứng suất không được thiết kế cho tải trọng ngang.

• Tay cầm quá ngắn: Các ren tham gia vào bên trong vật liệu mối nối. Dưới tải trọng cắt, chân ren xoắn ốc hoạt động như một bộ tập trung ứng suất và gây ra vết nứt do mỏi ở một phần tải trọng mà mặt cắt ngang trơn tru sẽ chịu đựng. Trong các kết nối thép kết cấu được thiết kế theo EN 1993-1-8, điều này bị nghiêm cấm rõ ràng - tiêu chuẩn yêu cầu ren phải vượt qua mặt phẳng cắt ít nhất 2 bước ren ở phía đai ốc.
• Tay cầm quá dài: Cán kéo dài ra ngoài vật liệu mối nối và đi vào vùng tiếp xúc ren, khiến chiều dài ren không đủ cho đai ốc. Mối nối ren tối thiểu đối với các mối nối thép trên thép là một đường kính bu lông; giảm xuống dưới mức này bằng cách sử dụng tay cầm quá dài sẽ rút ngắn khả năng tiếp xúc hiệu quả và làm tăng nguy cơ tuột ren đai ốc khi bị kéo quá tải.
• Bẫy độ dày máy giặt: Một lỗi phổ biến tại hiện trường là chỉ định chiều dài kẹp so với độ dày tấm danh nghĩa và sau đó thêm vòng đệm vào hiện trường mà không điều chỉnh chiều dài bu lông. Việc thêm hai vòng đệm tiêu chuẩn vào kết nối M20 sẽ tăng tổng độ dày khoảng 6 mm, điều này có thể chuyển độ bám ren từ tuân thủ sang biên trên bu lông được chọn theo độ dày tấm danh nghĩa chính xác.
• Bu lông có ren đầy đủ trong mối nối cắt: Không nên sử dụng ISO 4017 (bu lông lục giác có ren hoàn toàn) trong các mối nối nơi bu lông đi qua mặt phẳng cắt, vì lý do tập trung ứng suất ở trên. Chúng chỉ thích hợp cho các mối nối căng, mối nối lỗ ren và các ứng dụng trong đó toàn bộ độ dày của mối nối nhỏ hơn chiều dài ren tiêu chuẩn cho sự kết hợp đường kính-chiều dài đó.

Việc xác định chiều dài tay kẹp chính xác yêu cầu tính tổng độ dày của mọi bộ phận mà bu lông đi qua - tấm chính, tấm đệm, vòng đệm và miếng đệm - và chọn chiều dài bu lông tiêu chuẩn tiếp theo trên tổng đó mà vẫn cung cấp đủ độ bám ren trong đai ốc. Shanghai Soverchannel Industrial Co., Ltd. cung cấp bu lông lục giác bên ngoài với chiều dài tiêu chuẩn và tùy chỉnh với sự phân tích chiều dài tay nắm và chiều dài ren được ghi chép đầy đủ, cho phép khách hàng xác nhận việc tuân thủ các yêu cầu thiết kế chung của họ trước khi lắp đặt thay vì phát hiện ra lỗi trong quá trình lắp đặt.

Hiệu suất ăn mòn của bu lông lục giác bên ngoài trong môi trường biển và hóa học: Vượt xa cơ bản không gỉ

Giả định rằng bu lông lục giác bên ngoài "thép không gỉ" có khả năng chống ăn mòn trong môi trường khắc nghiệt là một trong những quan niệm sai lầm dai dẳng và nguy hiểm nhất trong việc mua sắm dây buộc công nghiệp. Các loại thép không gỉ A2 (304) và A4 (316) có khả năng chống ăn mòn nói chung tuyệt vời, nhưng cả hai đều dễ bị ảnh hưởng bởi các cơ chế ăn mòn cụ thể - rỗ, ăn mòn kẽ hở và nứt ăn mòn do ứng suất - có thể gây ra hư hỏng nhanh chóng và hoàn toàn trong các điều kiện mà các loại này không được thiết kế để xử lý. Việc lựa chọn vật liệu phù hợp đòi hỏi phải kết hợp các ngưỡng hư hỏng đã biết của hợp kim với môi trường hóa học thực tế chứ không chỉ đơn giản là chỉ định "không gỉ".

Các chế độ hư hỏng do ăn mòn theo môi trường và hợp kim

Vết nứt ăn mòn do ứng suất (SCC) đáng được quan tâm đặc biệt đối với bu lông lục giác bên ngoài không gỉ cao cấp ở các mối nối chịu kéo ở nhiệt độ trên 150°C khi có mặt clorua. Không giống như vết rỗ có thể nhìn thấy và tăng dần, SCC là một cơ chế đứt gãy chậm - bu lông có thể trông nguyên vẹn và giữ tải trong nhiều tuần hoặc nhiều tháng trước khi gãy đột ngột ở mức ứng suất thấp hơn nhiều so với độ bền kéo định mức của nó. Sự kết hợp của ứng suất kéo kéo dài (từ tải trước), hợp kim nhạy cảm (không gỉ austenit trên loại thuộc tính A2-70 hoặc A4-70) và môi trường clorua tạo điều kiện cho sự khởi đầu của SCC. Trong các ứng dụng này, Duplex 2205 không gỉ — với cấu trúc vi mô ferritic-austenit — cung cấp khả năng chống SCC tốt hơn khoảng 10 lần so với A4-80 trong khi vẫn duy trì hiệu suất ăn mòn thích hợp trong môi trường clorua lên đến khoảng 250 ppm Cl⁻ ở nhiệt độ vận hành.

Phương pháp siết chặt mô-men xoắn cho bu lông lục giác bên ngoài: Khi nào nên sử dụng phương pháp nào

Siết chặt bu-lông lục giác bên ngoài đến một giá trị mô-men xoắn cụ thể là phương pháp lắp ráp phổ biến nhất, nhưng chỉ riêng mô-men xoắn thôi cũng là một đại diện kém cho tải trước. Các nghiên cứu nhất quán chỉ ra rằng cùng một mô-men xoắn siết chặt tạo ra tải trước bu-lông rải rác trong phạm vi ±25–30% do sự thay đổi ma sát ở ren và bề mặt tiếp xúc dưới đầu. Sự phân tán này là nguyên nhân sâu xa của nhiều lỗi khớp xuất hiện - trên giấy tờ - nhưng lại được lắp ráp chính xác. Hiểu được phương pháp siết chặt nào cần áp dụng dựa trên mức độ quan trọng của mối nối và dụng cụ sẵn có sẽ xác định xem mối nối có đạt được lực kẹp thiết kế trong sản xuất chứ không chỉ trong tính toán kỹ thuật hay không.

So sánh phương pháp siết chặt cho các mối nối bu lông lục giác bên ngoài

• Kiểm soát mô-men xoắn (chỉ Nm): Phương pháp đơn giản và phổ biến nhất. Sự phân tán tải trước ±25–30% do sự thay đổi ma sát. Thích hợp cho các mối nối không quan trọng, máy móc thông thường và các kết nối xây dựng trong đó mối nối được thiết kế với giới hạn an toàn đủ để hấp thụ sự phân tán này. Các mối nối ISO 4016 và DIN 601 trong khung tòa nhà thường được mô men xoắn bằng phương pháp này.
• Mô-men xoắn và góc (điều khiển góc mô-men xoắn): Áp dụng một mô-men xoắn khít theo sau là một góc quay xác định, cố tình kéo bu-lông vào vùng nhựa một cách có kiểm soát. Sự phân tán tải trước giảm xuống còn ± 5–10% vì độ giãn dài được điều khiển theo góc gần như không phụ thuộc vào ma sát một lần trong vùng nhựa. Tiêu chuẩn cho đầu xi lanh ô tô, thanh nối và bu lông trục bánh xe. Yêu cầu súng góc mô-men xoắn hoặc cờ lê có chức năng đo góc.
• Thắt chặt kiểm soát năng suất: Dụng cụ vặn đai ốc được điều khiển bằng servo giám sát độ dốc mô-men xoắn trong thời gian thực và dừng lại khi phát hiện điểm uốn trong đường cong góc mô-men xoắn biểu thị điểm giao nhau. Đạt được mức phân tán tải trước là ±3–5%. Được sử dụng trong hệ thống truyền động có độ chính xác cao và các cụm ô tô quan trọng về an toàn. Không được sử dụng lại bu-lông - một khi đã bị nhường, tham chiếu đường cong được kiểm soát sẽ không hợp lệ để siết lại.
• Chỉ báo lực căng trực tiếp (vòng đệm DTI): Vòng đệm chịu nén có phần nhô ra dưới đầu bu lông sẽ sập xuống khi tải đã được hiệu chỉnh, cung cấp xác nhận trực quan rằng đã đạt được tải trước tối thiểu bất kể ma sát. Được chỉ định trong khung thép kết cấu (AISC 360, BS EN 14399) cho các kết nối kẹp ma sát cường độ cao. Xác nhận trực quan loại bỏ hoàn toàn tính nhất quán của mô-men xoắn của người vận hành như một biến số.
• Căng thủy lực: Tác dụng lực căng dọc trục trực tiếp lên thân bu lông bằng kích thủy lực, sau đó khóa đai ốc ở mức ma sát ren bằng không. Đạt được độ chính xác trước khi tải là ±2–5% và là phương pháp tiêu chuẩn cho bu lông đường kính lớn (M36 trở lên) trong mặt bích bình áp lực, mối nối tháp tuabin gió và cụm neo cáp cầu nơi việc sử dụng cờ lê và tác dụng mô-men xoắn của con người là không thực tế.

Shanghai Soverchannel Industrial Co., Ltd. cung cấp các bu lông lục giác bên ngoài với các khuyến nghị về thông số siết chặt được ghi lại phù hợp với loại thuộc tính và ứng dụng - bao gồm các giá trị mô-men xoắn, thông số kỹ thuật góc cho cụm góc mô-men xoắn và giả định hệ số ma sát - cung cấp cho nhóm kỹ thuật lắp ráp dữ liệu cần thiết để hiệu chỉnh dụng cụ một cách chính xác thay vì dựa vào các bảng mô-men xoắn chung có thể không khớp với điều kiện ma sát thực tế của việc xử lý bề mặt bu lông được chỉ định.
