Thanh ren toàn màu đen: Phân loại, cách sử dụng và hướng dẫn lựa chọn

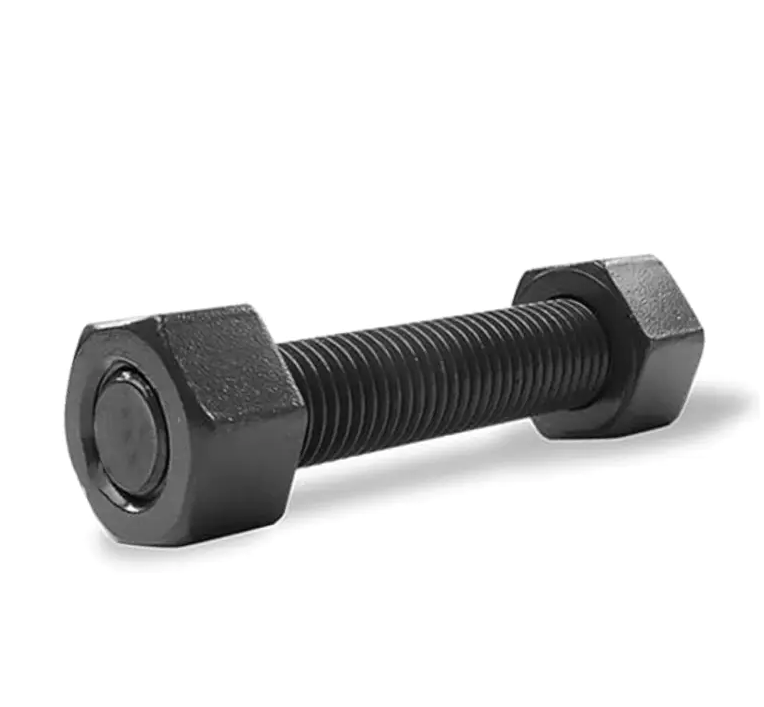

A thanh ren đầy đủ màu đen là một thanh thép có chiều dài liên tục với các sợi chạy từ đầu này sang đầu kia, được phân biệt bằng bề mặt tối màu, không phản chiếu. Ký hiệu "đen" cực kỳ quan trọng vì nó mô tả lớp phủ bảo vệ—thường oxit đen, photphat đen hoặc vảy cán nóng đơn giản —xác định khả năng chống ăn mòn, độ bôi trơn và ứng dụng phù hợp của thanh. Các loại phổ biến nhất cho thanh ren đen là các loại thép carbon 4.6, 4.8, 8.8 và 10.9 theo hệ thống phân loại số liệu ISO, với thép hợp kim B7 là tiêu chuẩn cho việc bắt vít nhiệt độ cao theo tiêu chuẩn ASTM A193. Việc lựa chọn cấp độ và lớp hoàn thiện chính xác chủ yếu được quyết định bởi các yêu cầu về tải trọng kéo, mức độ tiếp xúc với môi trường và liệu thanh sẽ được sử dụng trong môi trường khô ráo trong nhà, môi trường ẩm ướt hay ứng dụng chịu áp suất nhiệt độ cao.

Giải mã lớp hoàn thiện "Đen": Các loại và sự khác biệt về chức năng

Thuật ngữ "đen" trong ngữ cảnh của thanh ren không đề cập đến một lớp hoàn thiện tiêu chuẩn hóa duy nhất. Nó bao gồm một số phương pháp xử lý bề mặt riêng biệt, mỗi phương pháp có mức độ bảo vệ chống ăn mòn, hệ số ma sát và hình thức riêng. Việc nhầm lẫn lớp hoàn thiện màu đen này với lớp hoàn thiện khác có thể dẫn đến rỉ sét sớm, mòn ren hoặc mối quan hệ mô-men xoắn-độ căng không chính xác trong các kết nối bắt vít quan trọng.

Lớp hoàn thiện cán nóng trơn, thường được gọi là "tự tô màu" hoặc "thanh đen" trong thương mại, là loại tiết kiệm nhất và phổ biến nhất trên thanh ren đa năng được bán ở các cửa hàng phần cứng. Lớp hoàn thiện oxit đen và photphat là lớp phủ chuyển đổi làm thay đổi tính chất hóa học bề mặt của thép mà không tăng thêm độ dày có thể đo được, nghĩa là chúng không ảnh hưởng đến độ khít của ren hoặc đường kính bước. Ngược lại, kẽm đen là lớp phủ mạ điện có tác dụng tăng thêm độ dày—thường 5 đến 12 micron —và điều này phải được tính đến trong dung sai ren. Thanh ren mạ kẽm yêu cầu đai ốc được sản xuất với mức cho phép vượt mức để đảm bảo lắp ráp tự do.

Các loại thép và tính chất cơ học của thanh ren đen

Hiệu suất cơ học của thanh ren toàn màu đen được xác định bởi loại thép của nó, trong đó chỉ định độ bền kéo tối thiểu, cường độ chảy và độ giãn dài. Hệ thống phân loại số liệu ISO, được định nghĩa trong ISO 898-1 cho ốc vít bằng thép cacbon , sử dụng mã gồm hai chữ số trong đó chữ số đầu tiên nhân với 100 cho độ bền kéo tối thiểu gần đúng tính bằng MPa và tích của hai chữ số nhân với 10 sẽ cho tỷ lệ năng suất trên độ bền kéo gần đúng. Việc chọn sai loại cho tải ứng dụng sẽ dẫn đến biến dạng dẻo do chảy dẻo hoặc gãy giòn do quá tải.

Dấu phân loại trên thanh ren màu đen thường được đóng dấu trên một hoặc cả hai đầu của thanh hoặc trên mặt đai ốc đi kèm với nó. Thanh loại 8,8 cũng có thể có cấu trúc vi mô được tôi luyện và tôi luyện, có thể nhận dạng được trong phòng thí nghiệm bằng cấu trúc hạt martensite được tôi luyện của nó. Trên thực địa, việc không có dấu hiệu phân loại là một dấu hiệu cảnh báo. Thanh màu đen không có tem nhìn thấy được phải được coi là loại 4.6 trở xuống và không được sử dụng trong bất kỳ ứng dụng chịu tải nào mà nếu hư hỏng có thể gây thương tích hoặc hư hỏng tài sản.

Thông số kỹ thuật chủ đề và lớp phù hợp

Các ren trên thanh ren đầy đủ không phải là đặc điểm chung của hàng hóa; chúng được sản xuất theo cấp dung sai cụ thể để xác định cách thanh khớp với đai ốc và lỗ ren. Ren tiêu chuẩn cho thanh ren đen hệ mét là ren Cấu hình ren thô theo hệ mét ISO (cấu hình M) theo ISO 68-1 , với góc sườn 60 độ. Cấp dung sai thường là 6g cho ren ngoài trên thanh , mang lại độ vừa khít vừa phải, cân bằng giữa tính dễ lắp ráp với khả năng chống lỏng khi rung.

Đối với các thanh sẽ được sử dụng cùng với đai ốc, ren thanh 6g kết hợp với ren đai ốc 6H sẽ tạo ra độ hở tiêu chuẩn ISO. Khi thanh được thiết kế để luồn vào lỗ ren thay vì sử dụng với đai ốc, cấp độ vừa vặn sẽ trở nên quan trọng hơn. Ren thanh 6g trong lỗ ren 6H cung cấp khoảng hở thích hợp cho hầu hết các ứng dụng, nhưng đối với máy móc chính xác hoặc khi thanh phải được tháo ra và lắp lại thường xuyên, có thể chỉ định ren 5g/6g vừa khít hơn trên thanh. Lớp luồng hiếm khi được đánh dấu trên thanh đó; đó là thông số kỹ thuật sản xuất phải được xác nhận từ tài liệu của nhà cung cấp.

Sợi cắt và sợi cuộn: Phương pháp sản xuất và tác động của nó

Phương pháp được sử dụng để tạo ren trên thanh ren toàn bộ màu đen ảnh hưởng đáng kể đến khả năng chống mỏi, độ hoàn thiện bề mặt và tính nhất quán về kích thước của thanh. Cán ren, trong đó biên dạng ren được tạo hình nguội bằng cách ép khuôn thép cứng vào thanh quay, tạo ra ren có đặc tính cơ học vượt trội. Quá trình gia công nguội nén và làm cứng bề mặt ren, tạo ra lớp ứng suất dư nén làm trì hoãn sự hình thành vết nứt mỏi. Các sợi cuộn cũng có bề mặt mịn hơn vì vật liệu bị dịch chuyển chứ không bị cắt, dẫn đến ít khuyết tật bề mặt gây ứng suất hơn.

Ren cắt, được tạo ra bằng cách loại bỏ vật liệu bằng khuôn hoặc dụng cụ cắt một điểm, có nhược điểm cố hữu là cắt qua các đường dòng hạt của thép. Điều này tạo ra các đầu hạt lộ ra ở gốc ren, dễ bị ăn mòn và bắt đầu xuất hiện vết nứt do mỏi. Đối với thanh ren cấp 8,8 hoặc 10,9 chịu tải theo chu kỳ, sợi cuộn có thể mang lại tuổi thọ mỏi dài hơn từ 50% đến 100% hơn một sợi cắt tương đương. Giá cao hơn cho thanh ren cuộn là khiêm tốn và hợp lý trong bất kỳ ứng dụng nào liên quan đến độ rung, chu trình áp suất hoặc tải trọng động.

Bảo vệ chống ăn mòn và các giới hạn của lớp hoàn thiện màu đen

Không có lớp hoàn thiện màu đen nào cung cấp mức độ bảo vệ chống ăn mòn tương tự như mạ kẽm nhúng nóng hoặc thép không gỉ. Thanh ren toàn bộ màu đen về cơ bản là một sản phẩm thép carbon có lớp bề mặt bảo vệ nhẹ hoặc thẩm mỹ và nó sẽ bị rỉ nếu tiếp xúc với độ ẩm, ngưng tụ hoặc thời tiết ngoài trời mà không được bảo vệ thêm. Cân cán nóng đơn giản hầu như không có lớp bảo vệ rào chắn; nó làm chậm sự xuất hiện của bệnh gỉ sắt đỏ chỉ vài ngày trong điều kiện ẩm ướt. Ôxít đen tuy hấp dẫn nhưng lại là một lớp từ tính (Fe₃O₄) vốn đã xốp và dựa vào lớp dầu hoặc màng sáp sau xử lý để bịt kín bề mặt. Nếu không có chất bịt kín này, oxit đen có khả năng chống ăn mòn không đáng kể.

Đối với các ứng dụng mà thanh có thể nhìn thấy được và thỉnh thoảng bị ẩm—chẳng hạn như phụ kiện kiến ​​trúc, lắp ráp đồ nội thất hoặc giá đỡ lan can trong nhà—phốt phát đen với lớp phủ dầu bổ sung hoặc mạ kẽm đen cung cấp giải pháp bền nhất mà không cần nâng cấp lên thép không gỉ. Mạ kẽm đen với lớp thụ động crom hóa trị ba có thể đạt được 96 giờ chống phun muối trung tính trước rỉ sét đỏ theo ISO 9227, đủ cho các ứng dụng ngoài trời có mái che. Tuy nhiên, đối với môi trường ngoài trời thường xuyên, dịch vụ chôn dưới đất hoặc môi trường biển, lớp hoàn thiện màu đen là không đủ. Trong những điều kiện này, vật liệu phải được nâng cấp lên thép mạ kẽm nhúng nóng, thanh ren inox 304 hoặc thép không gỉ 316 để phơi ven biển.

Tải trước, lực căng mô-men xoắn và vai trò của bôi trơn

Khi thanh ren toàn bộ màu đen được sử dụng trong kết nối bắt vít căng—phổ biến trong kết cấu thép, lắp đặt máy móc và các mối nối ống có mặt bích—để đạt được tải trước thiết kế đòi hỏi phải hiểu mối quan hệ mô-men xoắn-độ căng. Mối quan hệ này bị chi phối bởi các hệ số ma sát tại bề mặt ren và mặt ổ trục đai ốc. Lớp hoàn thiện màu đen ảnh hưởng trực tiếp đến các hệ số ma sát này. Một thanh có quy mô máy nghiền đơn giản có hệ số ma sát cao và không ổn định, thường nằm trong khoảng 0,20 đến 0,35 tùy thuộc vào tình trạng bề mặt. Lớp hoàn thiện oxit đen với dầu có hệ số xấp xỉ thấp hơn và dễ dự đoán hơn nhiều. 0,12 đến 0,18 . Lớp hoàn thiện có chứa phốt phát và được bôi dầu nằm trong khoảng từ 0,15 đến 0,22.

Ý nghĩa thực tế là cùng một mô-men xoắn tác dụng lên các thanh có lớp hoàn thiện màu đen khác nhau sẽ tạo ra các tải trước khác nhau đáng kể. Việc vặn thanh oxit đen được bôi trơn quá mức đến giá trị được chỉ định cho thanh ở quy mô máy nghiền khô có thể làm biến dạng ren hoặc thậm chí làm gãy thanh. Quy trình lắp đặt phải tính đến điều kiện hoàn thiện cụ thể và việc sử dụng cờ lê lực đã hiệu chỉnh có hệ số K (hệ số đai ốc) đã biết cho tổ hợp thanh và đai ốc cụ thể là điều cần thiết cho các kết nối quan trọng. Nếu hệ số K không xác định, tải trước có thể được xác minh bằng cách đo độ giãn dài của bu lông bằng micromet hoặc máy đo bu lông siêu âm, giúp loại bỏ sự không chắc chắn của mối quan hệ mô-men xoắn-độ căng.

Cắt và sửa đổi thanh ren đen tại hiện trường

Một thanh ren đầy đủ thường được cắt theo chiều dài tại chỗ. Phương pháp cắt quan trọng vì nó ảnh hưởng đến cả tính toàn vẹn của các ren còn lại và khả năng khởi động đai ốc ở đầu cắt. Máy cưa cắt bằng chất mài mòn là phương pháp nhanh nhất nhưng để lại vết gờ và vùng chịu ảnh hưởng nhiệt ở vết cắt. Burr phải được nộp cho một vát 45 độ xung quanh toàn bộ chu vi của đầu thanh và hai sợi đầu tiên phía sau vết cắt phải được xử lý bằng dũa ren hoặc đai ốc khuôn tách để loại bỏ bất kỳ biến dạng nào. Máy cưa vòng tạo ra đường cắt sạch hơn với lượng nhiệt đầu vào ít hơn và được ưu tiên sử dụng cho các thanh cao cấp hơn, nơi nhiệt của quá trình cắt mài mòn có thể làm cứng thép cục bộ và giảm độ bền của thép ở đầu cắt.

Sau khi cắt, thép thô lộ ra ở mặt cắt không có lớp bảo vệ hoàn thiện màu đen. Mặt này sẽ rỉ sét nhanh chóng. Trên thanh oxit đen, đầu cắt phải được xử lý bằng dung dịch đen nguội hoặc phủ một lớp sơn giàu kẽm để khôi phục khả năng chống ăn mòn. Trên mối nối kết cấu quan trọng, đầu cắt không được đặt ở vị trí mà nước có thể đọng lại hoặc nơi thép lộ ra tiếp xúc với kim loại khác loại có thể gây ra ăn mòn điện. Một lớp đơn giản hợp chất chống bám dính hoặc dầu mỡ nặng lên bề mặt cắt thường là đủ cho các ứng dụng trong nhà, nhưng nó không thể thay thế cho việc phục hồi lớp phủ thích hợp khi sử dụng ngoài trời.

Kích thước, độ dài và cân nhắc mua sắm phổ biến

Thanh ren toàn bộ màu đen được sản xuất theo đường kính hệ mét tiêu chuẩn từ M6 đến M100 hoặc lớn hơn trong các nhà máy đặc biệt, với M8, M10, M12, M16, M20 và M24 là các kích thước được lưu kho phổ biến nhất. Độ dài tiêu chuẩn thường là 1 mét, 2 mét và 3 mét , mặc dù chiều dài đinh tán ngắn hơn có sẵn được cắt sẵn cho các ứng dụng cụ thể. Trọng lượng trên mét tăng theo bình phương đường kính; một thanh M24 nặng khoảng 3,55 kg mỗi mét, trong khi thanh M12 nặng khoảng 0,89 kg mỗi mét. Đối với các thanh có đường kính lớn, trọng lượng trở thành yếu tố cần cân nhắc khi xử lý và có thể yêu cầu nâng cơ học trong quá trình lắp đặt.

Khi mua thanh ren đen, thông số kỹ thuật phải nêu rõ đường kính, bước ren (thô trừ khi được chỉ định rõ), cấp độ, độ hoàn thiện, tiêu chuẩn ren và chiều dài. Ví dụ: chú thích hoàn chỉnh có nội dung: "M20 x 2.5, Cấp độ 8.8, Oxit đen, ren ISO 68-1, dung sai 6g, chiều dài 2 mét." Các thông số kỹ thuật không rõ ràng dẫn đến việc thay thế một sản phẩm cấp thấp hơn hoặc có chất lượng hoàn thiện khác. Các nhà cung cấp có uy tín cung cấp chứng chỉ kiểm tra vật liệu (MTC) để theo dõi chỉ số nhiệt của thép, thành phần hóa học và kết quả kiểm tra cơ học của thép. Đối với các ứng dụng kết cấu chịu sự điều chỉnh của quy chuẩn xây dựng, các chứng chỉ này phải được lưu giữ cùng với tài liệu dự án để chứng minh sự tuân thủ.
