Bu lông đầu lục giác: Tiêu chuẩn, Vật liệu, Cấp độ & Ứng dụng Công nghiệp

Nhấc một chiếc bu lông đầu lục giác lên và bạn đang cầm chiếc dây buộc công nghiệp được triển khai nhiều nhất trên trái đất. Khung thép, khối động cơ, thân tàu, mặt cầu - cùng một mặt cắt sáu cạnh xuất hiện ở khắp mọi nơi, được siết chặt bằng cùng một loại công cụ, được tin cậy với tải trọng có thể phá hủy các kết nối nhỏ hơn. Sự phổ biến đó không phải là ngẫu nhiên. Nó là kết quả của một dạng hình học gói gọn lợi thế cơ học thực sự vào một dạng nhỏ gọn, tiêu chuẩn hóa. Nhưng sự phổ biến cũng tạo ra sự tự mãn: các kỹ sư và người mua coi tất cả các bu lông đầu lục giác là có thể thay thế cho nhau thường kết thúc với các ốc vít sai cấp ở các khớp quan trọng, hỏng ăn mòn ở các cụm lắp ráp ngoài trời và kích thước không khớp khiến quá trình lắp đặt chậm lại. Hướng dẫn này hoạt động dựa trên năm yếu tố thực sự xác định liệu bu lông đầu lục giác có hoạt động hay không — hệ thống tiêu chuẩn, vật liệu, cấp độ, xử lý bề mặt và độ phù hợp khi ứng dụng — để bạn có thể lựa chọn một cách tự tin hơn là theo thói quen.

Điều gì tạo nên sự khác biệt của bu lông đầu lục giác so với các loại ốc vít khác

Đầu lục giác cung cấp sáu bề mặt chịu lực phẳng cho cờ lê hoặc ổ cắm. Hình dạng đó cho phép ứng dụng mô-men xoắn cao mà dụng cụ không bị trượt ra ngoài và làm được điều đó bằng cách sử dụng các công cụ mà mọi xưởng, đội ngũ hiện trường và dây chuyền lắp ráp đều đã sở hữu. Chìa khóa Allen yêu cầu ổ cắm chìm; một bit Torx yêu cầu cấu hình sao phù hợp. Đầu lục giác hoạt động với cờ lê đầu mở, cờ lê hộp, ổ cắm bánh cóc và bộ điều khiển tác động — kho công cụ rất phổ biến.

Có một sự khác biệt đáng được bảo tồn giữa một bu lông lục giác và một vít nắp lục giác . Cả hai đều có đầu sáu cạnh và thân có ren ngoài, nhưng vít có nắp lục giác được sản xuất với dung sai kích thước chặt chẽ hơn và bao gồm một mặt vòng đệm bên dưới đầu. Trong thực tế, bu lông lục giác là lựa chọn chủ yếu cho các tổ hợp kết cấu và xây dựng trong đó đai ốc cung cấp ren giao phối; Vít có nắp lục giác được ưu tiên sử dụng trong các ứng dụng máy móc chính xác trong đó dây buộc ren trực tiếp vào lỗ khoan. Khi bảng thông số kỹ thuật có nội dung "bu lông đầu lục giác", nó hầu như luôn đề cập đến danh mục rộng hơn - nhưng việc xác nhận cấp dung sai trước khi đặt hàng sẽ ngăn ngừa các vấn đề về lắp phía sau.

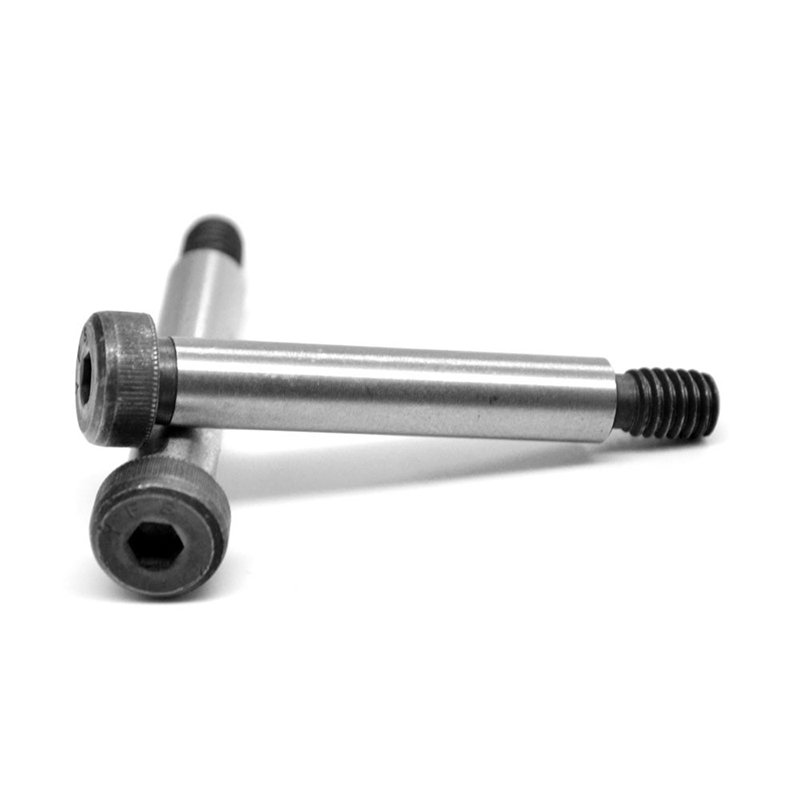

Một điểm khác biệt nữa: bu lông lục giác bên ngoài cho các ứng dụng công nghiệp được dẫn động từ bên ngoài đầu, không giống như các vít có ổ cắm có nắp đầu nơi truyền động ở bên trong. Điều này quan trọng trong bất kỳ hoạt động lắp ráp nào khi không gian tiếp cận bị hạn chế nhưng khả năng gắn công cụ từ bên cạnh là khả thi - kết cấu thép và khung phụ ô tô là những ví dụ rõ ràng nhất.

Hệ thống tiêu chuẩn: So sánh DIN, ISO và ASME

Ba dòng tiêu chuẩn chi phối phần lớn bu lông đầu lục giác trong chuỗi cung ứng toàn cầu. Việc lựa chọn giữa chúng không phải là một quyết định mang tính thẩm mỹ — nó ảnh hưởng đến kích thước cờ lê, bước ren, cấp dung sai và khả năng thay thế lẫn nhau xuyên biên giới.

Hệ thống DIN và ISO trùng lặp đáng kể về mặt hình học, nhưng chúng không giống nhau. Ví dụ thực tế: bu lông M10 theo DIN 933 được thiết kế cho cờ lê 17 mm, trong khi cùng kích thước danh nghĩa theo ISO 4017 sử dụng cờ lê 16 mm. Sự khác biệt một milimet đó không liên quan trong một xưởng có bộ cờ lê đầy đủ - nhưng nó có thể gây ra sự chậm trễ trong việc lắp đặt trên một địa điểm làm việc lớn, nơi kho công cụ được chuẩn hóa. Đối với hoạt động mua sắm quốc tế, việc chỉ định ISO là mặc định an toàn hơn vì nó báo hiệu rõ ràng những kỳ vọng về khả năng tương tác đối với các nhà cung cấp ở bất kỳ quốc gia nào.

Hệ thống ASME sử dụng đường kính danh nghĩa dựa trên inch và các biên dạng ren thô thống nhất quốc gia (UNC) hoặc mịn (UNF). Trong xây dựng ở Bắc Mỹ và đặc biệt là trong việc bắt vít mặt bích dầu khí - nơi các cấp vật liệu ASTM giao nhau với các tiêu chuẩn kích thước ASME - hệ thống này vẫn là mặc định. Người mua tìm nguồn cung ứng từ Trung Quốc cho các dự án Bắc Mỹ nên nêu rõ ràng ASME B18.2.1 trong đơn đặt hàng, vì các nhà sản xuất Trung Quốc mặc định sử dụng hệ mét DIN/ISO trừ khi có hướng dẫn khác.

Lựa chọn cấp độ vật liệu và sức mạnh

Chất liệu và cấp độ là những quyết định riêng biệt kết hợp với nhau. Vật liệu xác định khả năng chống ăn mòn cơ bản và thành phần nguyên tố; cấp độ (và quá trình xử lý nhiệt liên quan) xác định mức trần hiệu suất cơ học. Lựa chọn sự kết hợp sai theo một trong hai hướng - chỉ định quá mức sẽ làm tăng thêm chi phí không cần thiết, nhưng chỉ định dưới mức sẽ tạo ra rủi ro thất bại - là một trong những lỗi mua sắm phổ biến nhất trong quá trình buộc chặt công nghiệp.

Thép cacbon loại 8,8 bao gồm phần lớn các trường hợp sử dụng công nghiệp. Nó có độ bền kéo 800 MPa với độ dẻo phù hợp, dễ dàng tìm nguồn cung ứng trên toàn cầu và có chi phí có thể dự đoán được. Lớp 10.9 lọt vào tình huống yêu cầu tải trước cao hơn trong một khớp nối nhỏ gọn - các bộ phận của hệ thống treo ô tô và vỏ hộp số là những ví dụ điển hình. Lớp 12.9 được dành riêng cho các ứng dụng thực sự quan trọng, có áp lực cao; độ dẻo thấp hơn so với 8,8 có nghĩa là nó nhạy hơn với mô-men xoắn lắp đặt không phù hợp, do đó nó yêu cầu kiểm soát lắp ráp chặt chẽ hơn.

Các lớp không gỉ đánh đổi độ bền kéo để chống ăn mòn. Giới hạn A4-80 (không gỉ 316) ở mức 800 MPa - tương đương với thép cacbon 8,8 - nhưng vẫn duy trì hiệu suất đó vô thời hạn trong môi trường giàu clorua, nơi chốt thép cacbon mạ kẽm sẽ ăn mòn lớp phủ của nó trong vòng vài tháng. Trong xây dựng hàng hải và ven biển, việc tính toán chi phí dài hạn hầu như luôn thiên về thép không gỉ hơn là thay thế nhiều lần ốc vít bằng thép cacbon.

Các lựa chọn xử lý bề mặt và thời điểm sử dụng chúng

Xử lý bề mặt là lớp bảo vệ môi trường của bu lông đầu lục giác. Ngay cả loại thép phù hợp cũng sẽ bị ăn mòn sớm nếu lớp bảo vệ bề mặt không phù hợp với môi trường vận hành. Sự cân bằng cốt lõi là giữa độ dày lớp phủ (ảnh hưởng đến sự phù hợp về kích thước), hiệu suất ăn mòn và chi phí.

• Kẽm mạ điện (kẽm sáng/BZP) - xử lý thương mại tiêu chuẩn cho các ứng dụng trong nhà hoặc có mái che. Thông thường dày 5–12 µm. Tiết kiệm chi phí và được sử dụng rộng rãi nhưng khả năng bảo vệ hạn chế trong môi trường ẩm ướt hoặc ngoài trời. Thích hợp cho bu lông cấp 8,8 trong kết cấu thép có mái che và máy móc nói chung.
• Mạ kẽm nhúng nóng (HDG) - kẽm được áp dụng bằng cách ngâm, tạo ra một lớp 45–85 µm liên kết luyện kim với thép. Cung cấp bảo vệ ngoài trời bền bỉ trong nhiều thập kỷ. Lớp phủ dày yêu cầu dung sai ren cho phép (thường là loại 6AZ/6H) để duy trì sự vừa khít với các đai ốc tiêu chuẩn. Được sử dụng rộng rãi trong xây dựng, cơ sở hạ tầng và thiết bị nông nghiệp.

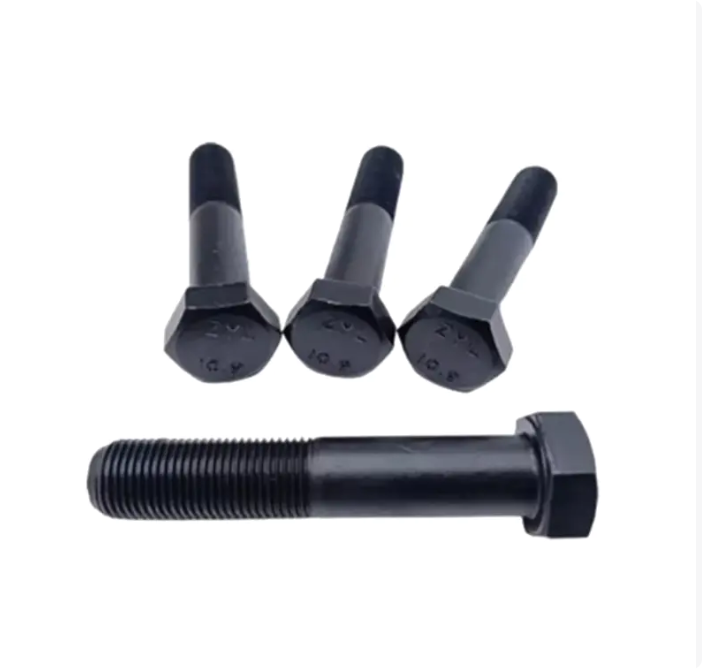

• Oxit đen — lớp phủ chuyển đổi có khả năng chống ăn mòn nhẹ và giảm phản xạ ánh sáng. Chủ yếu được sử dụng trong nội thất ô tô và dụng cụ, nơi tính thẩm mỹ quan trọng hơn khả năng chống ăn mòn lâu dài. Luôn luôn áp dụng với dầu hoặc sáp bổ sung.
• Dacromet / hình học - lớp phủ nhôm-kẽm gốc nước được áp dụng ở độ dày 8–12 µm, mang lại khả năng chống ăn mòn tương đương với mạ kẽm nhúng nóng ở một phần độ dày. Không ảnh hưởng đến độ khít của ren, khiến nó trở thành phương pháp xử lý bề mặt ưu tiên cho các bu lông cao cấp (10.9, 12.9) trong đó tác động kích thước của HDG là không thể chấp nhận được. Được chỉ định rộng rãi trong ô tô và năng lượng gió.

Để có thông tin chi tiết hơn về việc lựa chọn lớp phủ theo môi trường và chất nền, Các loại xử lý bề mặt bu lông và hướng dẫn lựa chọn bao gồm từng tùy chọn đối với các điều kiện hoạt động cụ thể. Một cặp đôi cần tránh: mạ kẽm nhúng nóng trên bu lông cấp 12,9. Quá trình tẩy gỉ trước khi mạ gây ra nguy cơ giòn do hydro trong thép cường độ cao - sự kết hợp đã gây ra hư hỏng tại hiện trường được ghi nhận trong các kết nối chịu tải.

Khi cần có khả năng chống rung tối đa bên cạnh khả năng chống ăn mòn, bu lông mặt bích lục giác cho môi trường có độ rung cao tích hợp mặt bích phân phối tải trực tiếp vào hình dạng đầu, giảm sự phụ thuộc vào các vòng đệm được xử lý bề mặt có thể xuống cấp theo thời gian.

Ứng dụng trong ngành: Xây dựng, Ô tô, Hàng hải và Máy móc

Hình dạng dây buộc cơ bản giống nhau phục vụ các nhu cầu hoàn toàn khác nhau giữa các ngành công nghiệp. Hiểu rõ từng lĩnh vực yêu cầu sẽ ngăn ngừa các lỗi đặc điểm kỹ thuật khi nhóm mua sắm đang tìm nguồn cung ứng cho nhiều loại dự án cùng một lúc.

Xây dựng và cơ sở hạ tầng dân dụng tiêu thụ khối lượng bu lông đầu lục giác lớn nhất trên toàn cầu. Các kết nối thép kết cấu trong các tòa nhà, cầu và tháp được quản lý bởi tiêu chuẩn ASTM F3125 (bao gồm các loại A325 và A490 trước đây) ở Bắc Mỹ hoặc EN 14399 ở Châu Âu. Đây không phải là bu lông lục giác chung - chúng được sản xuất và thử nghiệm dưới dạng ốc vít kết cấu với các yêu cầu về tải trọng bằng chứng và vòng đệm cứng được ghi lại. Lĩnh vực xây dựng cũng sử dụng số lượng lớn bu lông lục giác cấp 8,8 tiêu chuẩn cho các kết nối thứ cấp, ván khuôn và lắp đặt thiết bị khi không yêu cầu thông số kỹ thuật của bu lông kết cấu.

Lắp ráp ô tô chỉ định các bu lông đầu lục giác ở cấp độ thành phần - giá đỡ động cơ, khung phụ hệ thống treo, vỏ hộp số và giá đỡ kẹp phanh đều mang các thông số mô-men xoắn chính xác giả sử cấp độ bu lông và cách xử lý bề mặt đã biết. Lớp 10.9 là sự lựa chọn chủ yếu cho các khớp nối hệ thống truyền động và khung gầm. Lớp phủ Dacromet được ưa chuộng rộng rãi vì nó duy trì độ chính xác về kích thước, chống lại chu trình nhiệt của môi trường kém và tránh nguy cơ giòn do hydro liên quan đến mạ điện trên thép cường độ cao.

Ứng dụng hàng hải và ngoài khơi áp đặt các nhu cầu ăn mòn tích cực nhất. Phun muối, độ ẩm không đổi và cặn sinh học tấn công thép carbon nhanh chóng. Thép không gỉ A4-80 (cấp 316) là thông số kỹ thuật tiêu chuẩn cho phần cứng boong lộ thiên, mặt bích ống và phụ kiện thân tàu. Đối với các ứng dụng dưới biển hoặc những ứng dụng liên quan đến tiếp xúc kim loại khác nhau, có thể cần phải có hợp kim kép không gỉ hoặc ngoại lai - nhưng đối với phần lớn các công việc hàng hải trên mực nước, bu lông đầu lục giác A4-80 với lớp hoàn thiện thụ động mang lại tuổi thọ sử dụng cần thiết mà không tốn quá nhiều chi phí.

Máy móc công nghiệp mở rộng phạm vi rộng nhất của các yêu cầu. Khung chế tạo và thiết bị chung sử dụng lớp 8,8 mạ kẽm. Các cụm có chu kỳ cao hoặc độ rung cao — máy nén, quạt, vỏ máy bơm — được hưởng lợi từ các biến thể có mặt bích hoặc cặp đai ốc có mô-men xoắn ưu thế để chống tự nới lỏng. Thiết bị chính xác có thể yêu cầu cấp 12.9 để đạt được lực kẹp cần thiết trong mối nối có chiều dài tiếp xúc bu lông hạn chế.

Các yếu tố chính để mua sắm và xác minh chất lượng

Bu lông đầu lục giác chỉ đáng tin cậy bằng quy trình tạo ra nó. Việc tìm nguồn cung ứng theo giá mà bỏ qua tài liệu tạo ra những khoảng trống trong khả năng truy xuất nguồn gốc - và trong các ngành mà lỗi dây buộc dẫn đến trách nhiệm pháp lý, những khoảng trống trong dấu vết giấy tờ cũng có vấn đề như những khoảng trống trong chính kim loại.

Ba tài liệu phải đi kèm với bất kỳ đơn đặt hàng dây buộc công nghiệp nào: a báo cáo thử nghiệm vật liệu (MTR) xác nhận thành phần hóa học và kết quả thử cơ lý đối với lô sản xuất; một báo cáo kiểm tra chiều xác minh hình học đầu, dạng ren và dung sai chiều dài; và của một nhà sản xuất Chứng chỉ ISO 9001:2015 xác nhận rằng hệ thống quản lý chất lượng sản xuất bu lông đã được kiểm toán và hiện hành. Các nhà cung cấp không thể cung cấp cả ba thứ theo yêu cầu sẽ không nằm trong chuỗi cung ứng cho các ứng dụng quan trọng.

Đánh dấu đầu cung cấp một kiểm tra trực quan nhanh chóng. Trên bu lông hệ mét, cấp độ (8,8, 10,9, 12,9) được đóng dấu trên đỉnh đầu cùng với dấu nhận dạng của nhà sản xuất. Trên bu lông đế quốc, cấp SAE được biểu thị bằng các đường xuyên tâm: Cấp 5 hiển thị ba đường, Cấp 8 hiển thị sáu đường. Việc không có dấu hiệu trên bu lông được bán ở Cấp 8 hoặc 10.9 là một khiếm khuyết không đủ tiêu chuẩn - điều đó có nghĩa là bu lông không được sản xuất theo cấp độ hoặc quá trình đánh dấu không kiểm soát được chất lượng.

Chỉ định lớp chủ đề trên các đơn đặt hàng là chi tiết phân biệt người mua có kinh nghiệm với người mới mua. Các luồng hệ mét ISO mặc định có cấp dung sai 6g (bên ngoài) và 6H (bên trong) để sử dụng cho mục đích chung. Các loại chặt chẽ hơn (4g/4H hoặc 5g/5H) có sẵn để lắp đặt chính xác nhưng làm tăng thêm chi phí và kéo dài thời gian sản xuất. Các lớp lỏng hơn (8g) đôi khi được sử dụng trong bu lông mạ kẽm nhúng nóng để phù hợp với độ dày lớp phủ - nhưng phải được ghép nối với đai ốc cỡ lớn tương ứng để đảm bảo sự ăn khớp thích hợp.

Cuối cùng, quyết định ghép đôi rất quan trọng. các hướng dẫn ghép nối đai ốc và vòng đệm bao gồm nguyên tắc rằng vòng đệm, vòng đệm khóa và đai ốc phải phù hợp với cấp độ và độ hoàn thiện của bu lông mà chúng đi kèm. Việc lắp bu lông Cấp 8 với đai ốc Cấp 2 sẽ tạo ra điểm yếu ở ren đai ốc; trộn các bu lông mạ kẽm với các đai ốc không được phủ sẽ làm tăng tốc độ ăn mòn điện tại bề mặt tiếp xúc. Cụm dây buộc hoạt động như một hệ thống - mọi thành phần trong hệ thống đó xứng đáng có cùng nguyên tắc đặc điểm kỹ thuật được áp dụng cho chính bu lông.
