Vít nút Nhà sản xuất

Kiến thức ngành

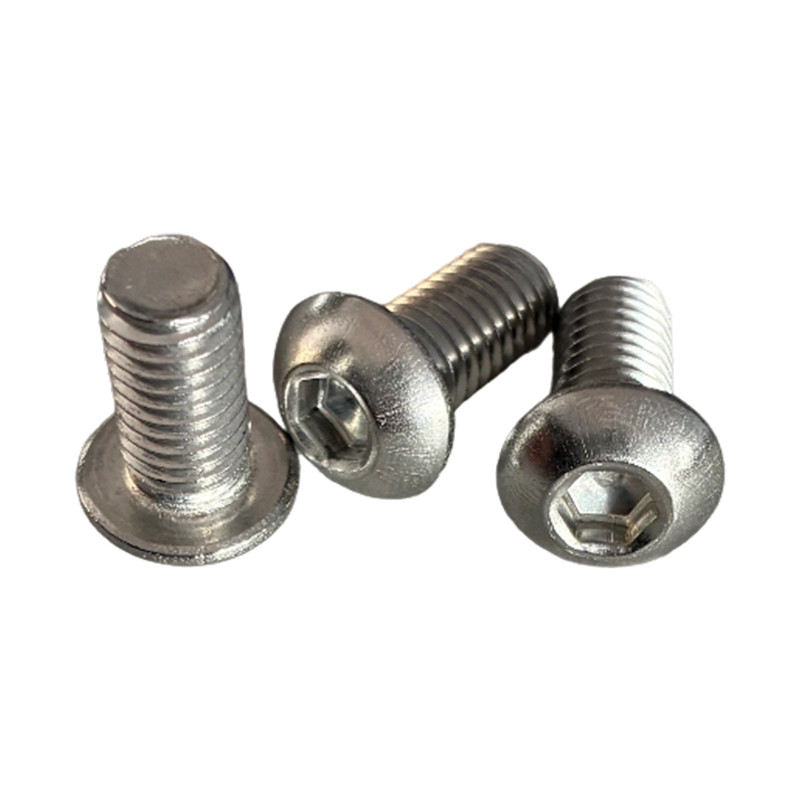

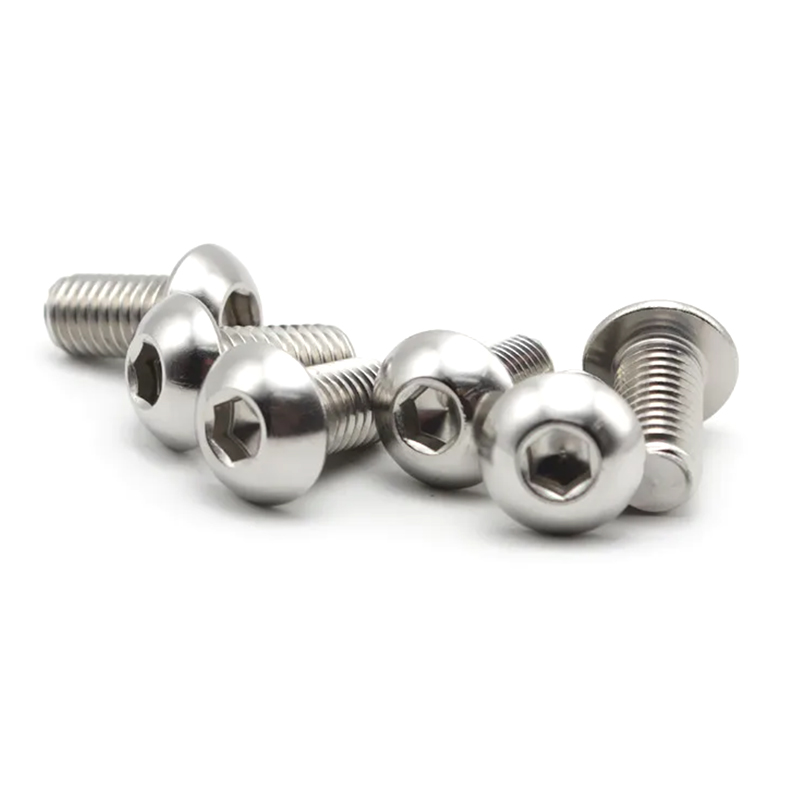

Tại sao cấu hình đầu dạng vòm của vít nút lại ảnh hưởng nhiều hơn đến vẻ ngoài

Đầu hình vòm có cấu hình thấp xác định vít nút là hình học được thiết kế, không phải là một sự lựa chọn kiểu dáng. Bán kính vòm xác định mối liên hệ giữa diện tích bề mặt ổ trục với đường kính đầu tổng thể và điều này có ảnh hưởng trực tiếp về mặt chức năng đối với các vật liệu thường được gắn chặt nhất bằng loại vít này. Đối với các thiết bị gia dụng, vỏ sản phẩm kỹ thuật số và vỏ dụng cụ—trong đó vật liệu được nối thường là nhôm tấm, ABS hoặc thép mỏng—vòng bi rộng hơn của đầu nút sẽ phân phối tải trọng kẹp trên một diện tích lớn hơn đáng kể so với đầu nắp tiêu chuẩn có cùng đường kính ren. Điều này làm giảm nguy cơ đánh dấu bề mặt, nhúng vào chất nền mềm và biến dạng có thể nhìn thấy xung quanh lỗ buộc, điều này quan trọng cả về cấu trúc và thẩm mỹ trong các sản phẩm tiêu dùng thành phẩm.

Hình dạng mái vòm cũng góp phần chống va đập. Trong đồ nội thất, thiết bị thể dục và đồ chơi trẻ em, đầu dây buộc bên ngoài không được có cạnh sắc có thể vướng vào vải, da hoặc các bộ phận lân cận trong quá trình sử dụng hoặc lắp ráp. Cấu hình lồi liên tục của đầu nút giúp loại bỏ cạnh viền sắc nét hiện có trên đầu nắp và ốc vít chìm, đó là một lý do khiến vít nút ISO 7380 trở thành lựa chọn dây buộc mặc định cho các bề mặt lộ ra ngoài trong hàng tiêu dùng. Trong các cụm ghế ngồi vận chuyển bằng đường sắt, đặc tính tương tự đáp ứng các yêu cầu về an toàn cho hành khách nghiêm cấm rõ ràng các hình chiếu sắc nét trên bề mặt bên trong.

Tại Công ty TNHH Công nghiệp Soverchannel Thượng Hải , bán kính vòm và kích thước chiều cao đầu của vít nút được giữ ở mức dung sai chặt chẽ hơn so với thông số kỹ thuật tối thiểu ISO 7380, đặc biệt đối với khách hàng trong lĩnh vực thiết bị gia dụng và sản phẩm kỹ thuật số nơi tính đồng nhất về hình ảnh trên mẫu dây buộc của sản phẩm là một phần của bản tóm tắt kiểu dáng công nghiệp. Quy trình sản xuất tại Nantong Jinzhai Hardware Co., Ltd. sử dụng khuôn tạo hình nguội chính xác được duy trì theo lịch trình kích thước nghiêm ngặt, đảm bảo tính nhất quán của mặt cắt đầu trong các lô sản xuất khối lượng lớn.

Giới hạn mô-men xoắn trên vít nút: Tìm hiểu sự đánh đổi độ sâu ổ đĩa và cách làm việc trong đó

Hạn chế kỹ thuật quan trọng nhất của vít nút là hạn chế mà các nhà thiết kế sản phẩm thường phát hiện quá muộn: chiều cao đầu nông giúp chúng trông sạch sẽ và tiết kiệm không gian cũng hạn chế độ sâu ổ cắm, từ đó giới hạn mô-men truyền động tối đa trước khi xảy ra hiện tượng cam-out. Vít đầu nút M6 ISO 7380 có chiều cao đầu khoảng 2,0 mm và độ sâu ổ cắm khoảng 1,9 mm—so với chiều cao đầu 6,0 mm và độ sâu ổ cắm 4,0 mm đối với đầu nắp ISO 4762 tương đương. Điều này có nghĩa là mô-men xoắn lắp đặt đáng tin cậy tối đa cho đầu nút thường bằng 60–70% tương đương với đầu nắp và việc cố gắng vặn vít nút vượt quá giới hạn truyền động của nó sẽ làm hỏng ổ cắm không thể phục hồi được, vì thành ổ cắm nông biến dạng dưới tải trọng của cờ lê.

Trong thực tế, hạn chế này có thể thực hiện được khi thiết kế mối nối được căn chỉnh phù hợp với nó ngay từ đầu. Thiết bị tự động hóa và thiết bị y tế chỉ định vít nút chính xác sẽ thực hiện điều này bằng cách đảm bảo tải kẹp cần thiết nằm trong khả năng mô-men xoắn thực tế của vít—không phải bằng cách coi nó như một vật thay thế thả vào cho đầu nắp và áp dụng cùng một giá trị mô-men xoắn. Các điểm tham chiếu sau đây rất hữu ích cho các kỹ sư thiết kế làm việc với vít nút bằng thép carbon loại 10.9 tiêu chuẩn:

Đối với các tình huống lắp ráp chính xác trong đó yêu cầu cả hình thức bên ngoài và tính toàn vẹn tối đa của khớp, phản ứng kỹ thuật chính xác là tăng đường kính ren thay vì vượt quá giới hạn mô-men truyền động. Việc chuyển từ vít nút M5 sang M6 chỉ tăng thêm 1,5 mm cho đường kính đầu trong khi tăng gần gấp đôi mô-men truyền động sẵn có — một sự đánh đổi hầu như luôn có ý nghĩa hơn là cố gắng ép thêm tải trước ra khỏi dây buộc có kích thước nhỏ hơn.

Lựa chọn lớp phủ và hoàn thiện bề mặt cho vít nút trong các ứng dụng hướng tới người tiêu dùng

Đối với các vít nút được lắp trên các bề mặt nhìn thấy được của thiết bị gia dụng, sản phẩm kỹ thuật số và đồ nội thất, lớp hoàn thiện bề mặt là một phần của thiết kế trực quan của sản phẩm—chứ không chỉ là biện pháp chống ăn mòn. Điều này chuyển tiêu chí lựa chọn lớp phủ từ chức năng thuần túy (giờ phun muối, hệ số ma sát) sang sự kết hợp giữa các yêu cầu về chức năng và thẩm mỹ phải được xác định cùng nhau. Lớp hoàn thiện trông giống hệt trên bu lông mẫu nhưng có mức độ bóng hoặc màu sắc khác nhau trong từng lô sản xuất sẽ tạo ra sự không nhất quán rõ ràng trong sản phẩm lắp ráp mà người tiêu dùng có thể nhận thấy ngay lập tức.

• Oxit đen có phớt dầu: Tạo ra vẻ ngoài màu đen mờ với sự thay đổi độ phản xạ tối thiểu trên nhiều bề mặt. Tác động kích thước là không đáng kể (quy mô nanomet). Phổ biến trên các thiết bị thể dục, thiết bị điện tử gắn trên giá và vỏ dụng cụ trong đó mục đích thiết kế là tính thẩm mỹ công nghiệp, nhẹ nhàng. Khả năng chống ăn mòn ở mức vừa phải—thích hợp cho môi trường trong nhà nhưng không thích hợp cho môi trường ngoài trời hoặc ẩm ướt.
• Mạ kẽm (thụ động trong hoặc xanh): Lựa chọn tiết kiệm chi phí nhất để bảo vệ chống ăn mòn trang trí trên vít nút bằng thép carbon. Chất thụ động trong suốt tạo ra lớp hoàn thiện sáng bạc; thụ động màu xanh giới thiệu một tông màu xanh bạc nhẹ được coi là lớp hoàn thiện cao cấp trên các tấm thiết bị gia dụng màu trắng hoặc sáng màu. Khả năng chống phun muối 72–120 giờ đáp ứng hầu hết yêu cầu sản phẩm tiêu dùng trong nhà. Độ dày lớp mạ từ 5–8 µm có tác động tối thiểu đến độ khít của ren nhưng cần được đưa vào tính toán dung sai cho các cụm lắp ráp chính xác.
• Mạ niken: Mang lại lớp hoàn thiện màu bạc sáng, ấm áp với khả năng chống ăn mòn cao hơn kẽm (120–200 giờ phun muối ở 8–12 µm). Được ưu tiên cho đồ chơi trẻ em và phụ kiện sản phẩm kỹ thuật số trong đó bề ngoài kim loại bóng loáng là một phần tạo nên chất lượng cảm nhận của sản phẩm. Mạ niken cũng mang lại bề mặt cứng, chống mài mòn, chống trầy xước do lắp ráp và tháo rời nhiều lần—điều quan trọng đối với các sản phẩm mà người dùng mở để thay pin hoặc thay đổi cấu hình.
• Thép không gỉ thụ động: Đối với nội thất vận chuyển đường sắt, thiết bị y tế và thiết bị tự động hóa hoạt động trong môi trường ẩm ướt hoặc có thể làm sạch được, vít nút không gỉ thụ động sẽ loại bỏ hoàn toàn nguy cơ ăn mòn mà không cần thêm bất kỳ lớp phủ nào. Bề mặt không gỉ tự nhiên đạt được vẻ ngoài được chải hoặc đánh bóng tùy thuộc vào hoạt động gia công cuối cùng và lớp hoàn thiện vốn có vĩnh viễn thay vì phụ thuộc vào độ bám dính của lớp phủ. Shanghai Soverchannel Industrial Co., Ltd. cung cấp ốc vít nút không gỉ ở cả hai loại 304 và 316 như một phần của dòng sản phẩm ốc vít bằng thép không gỉ.

Vít nút trong các cụm lắp ráp bị giới hạn về không gian: Lập kế hoạch thông quan cho thiết bị y tế và tự động

Chiều cao đầu thấp của vít nút thường là lý do khiến chúng được chỉ định ngay từ đầu trong thiết bị tự động hóa và thiết bị y tế—đơn giản là không có đủ khe hở dọc trục phía trên bề mặt khớp để chứa đầu nắp tiêu chuẩn. Nhưng việc thiết kế khe hở vít nút yêu cầu nhiều hơn là kiểm tra xem chiều cao đầu có thông thoáng với bộ phận liền kề hay không. Tất cả các yêu cầu về góc truy cập phím hex, khoảng trống trình điều khiển và sự gắn kết với công cụ đều cần được xác minh trong bối cảnh lắp ráp ba chiều trước khi thiết kế được hoàn thiện.

Góc tiếp cận cờ lê tối thiểu đối với vít nút trong hốc hoặc hốc bị hạn chế bởi đường chèn phím lục giác. Chìa khóa lục giác hình chữ L tiêu chuẩn yêu cầu góc tiếp cận rõ ràng khoảng 15–20° so với phương vuông góc với bề mặt khớp để gắn vào ổ cắm một cách sạch sẽ. Trong các cụm lắp ráp hạn chế, nơi chỉ có chìa khóa lục giác đầu bi mới có thể chạm tới dây buộc, mô-men xoắn đáng tin cậy tối đa giảm khoảng 30% so với chìa khóa thẳng gắn hoàn toàn—một yếu tố phải được đưa vào thông số mô-men xoắn nếu dự kiến ​​lắp đặt đầu bi. Đối với các cụm thiết bị y tế trong đó khả năng truy xuất mô-men xoắn là yêu cầu pháp lý, quy trình lắp đặt phải chỉ định rõ ràng loại khóa và xác minh rằng hình dạng của cụm cho phép gắn công cụ vào tài liệu.

Độ dày của tấm so với chiều dài vít là yếu tố cần cân nhắc thứ hai nhưng thường bị bỏ qua. Chiều dài kẹp của vít nút (khoảng cách từ mặt dưới của đầu đến đầu ren) phải phù hợp với tổng độ dày của vật liệu được kẹp. Nếu tay cầm quá ngắn, phần ren sẽ bám vào vật liệu được kẹp thay vì vào lỗ ren bên dưới, làm giảm khả năng bám ren hiệu quả. Nếu tay cầm quá dài, chuôi chưa ren sẽ nhô vào lỗ ren, ngăn cản độ sâu gắn ren đầy đủ. Trong các tình huống lắp ráp chính xác cho các sản phẩm và dụng cụ kỹ thuật số, việc chỉ định chiều dài tay cầm chính xác—chứ không chỉ đơn giản là chiều dài danh nghĩa của bu lông—là phương pháp mua sắm đúng đắn.

Đầu nút mặt bích so với Đầu nút tiêu chuẩn: Khi bề mặt ổ trục lớn hơn phù hợp với dấu chân rộng hơn

Biến thể đầu nút có mặt bích—trong đó mặt bích hình khuyên phẳng kéo dài ra ngoài từ chân vòm—giải quyết một hạn chế cụ thể của đầu nút tiêu chuẩn trong các ứng dụng trên nền mềm. Trong hình học tiêu chuẩn ISO 7380, bề mặt chịu lực là vòng hình khuyên tương đối hẹp ở chân vòm, nơi mặt cắt vòm gặp bề mặt phẳng phía dưới. Trong các bộ phận lắp ráp đồ nội thất, khung đồ chơi trẻ em và các tấm thiết bị thể dục có vật liệu ghép là gỗ kỹ thuật, nhựa composite hoặc nhôm khổ mỏng, diện tích bề mặt chịu lực này có thể không đủ để ngăn đầu kéo qua lỗ hở khi chịu tải—đặc biệt đối với các vít có đường kính lớn hơn trong vật liệu mỏng.

Biến thể có mặt bích (ISO 7380-2) bổ sung mặt bích ổ trục phẳng với đường kính ngoài thường lớn hơn 30–40% so với đường kính đầu tiêu chuẩn, tăng diện tích ổ trục một cách tương ứng mà không cần thêm chiều cao đầu. Cấu hình mái vòm phía trên mặt bích vẫn ở mức thấp nên lợi thế về khoảng sáng gầm được bảo toàn trong khi khả năng chịu tải kéo qua tăng lên đáng kể. Đối với vít nút có mặt bích M6, diện tích ổ trục tăng từ khoảng 70 mm2 (tiêu chuẩn) lên khoảng 120 mm2 (có mặt bích)—cải thiện 70% khả năng phân bổ tải trọng mà về cơ bản không tăng chiều cao lắp đặt.

Sự đánh đổi là diện tích chiếm chỗ: đường kính mặt bích lớn hơn đòi hỏi nhiều không gian bên xung quanh lỗ buộc chặt hơn, điều này phải được xác minh dựa trên các đặc điểm liền kề trong cách bố trí bộ phận. Trong vỏ điện tử mật độ cao và vỏ thiết bị y tế nhỏ gọn, khoảng trống bên này thường không có sẵn—làm cho đầu nút tiêu chuẩn trở thành lựa chọn chính xác mặc dù khả năng kéo qua thấp hơn. Shanghai Soverchannel Industrial Co., Ltd. sản xuất cả vít nút hình học ISO 7380-1 và ISO 7380-2 làm danh mục tiêu chuẩn, với đường kính mặt bích và chiều cao vòm không tiêu chuẩn có sẵn dưới dạng ốc vít bằng thép hợp kim tùy chỉnh cho những khách hàng có ứng dụng nằm giữa hai cấu hình tiêu chuẩn.

Lựa chọn loại thuộc tính cho vít nút trong các ứng dụng công nghiệp và tiêu dùng

Vít nút có sẵn trên thị trường thuộc loại thuộc tính 8,8 và 10,9 đối với thép cacbon và A2-70 hoặc A4-70 đối với thép không gỉ. Việc lựa chọn loại tương tác với giới hạn mô-men truyền động theo cách không phải lúc nào cũng trực quan: việc chỉ định loại thuộc tính cao hơn không tự động cải thiện hiệu suất của mối nối nếu đạt đến giới hạn mô-men truyền động của trục vít trước khi sử dụng tải thử của vật liệu cấp cao hơn. Đối với vít nút có đường kính nhỏ (M4 trở xuống), giới hạn độ sâu ổ cắm giới hạn tải trước có thể đạt được thấp hơn nhiều so với chênh lệch giữa tải kiểm chứng 8,8 và 10,9—có nghĩa là việc nâng cấp cấp thuộc tính không mang lại lợi ích chức năng nào trong khi tăng thêm chi phí. Việc nâng cấp trở nên có ý nghĩa ở M6 trở lên, nơi hình dạng ổ cắm có thể truyền đủ mô-men xoắn để phân biệt hiệu suất kẹp của hai cấp.

Đối với các ứng dụng thiết bị tự động hóa và vận chuyển đường sắt trong đó tải trọng rung là yếu tố cần cân nhắc trong thiết kế, vít nút loại 10.9 là thông số kỹ thuật tiêu chuẩn bất kể đường kính vì tải trọng thử cao hơn tạo ra tải trước ở mối nối cao hơn giúp cải thiện khả năng chống lại sự nới lỏng do rung gây ra—ngay cả khi chênh lệch tải trước tuyệt đối giữa 8,8 và 10,9 là khiêm tốn ở đường kính nhỏ. Logic là chi phí cận biên của việc chỉ định 10.9 là nhỏ, trong khi chi phí cho lỗi dây buộc trong hệ thống chuyển tuyến hoặc hệ thống tự động hóa được lắp đặt là rất lớn.

Là nhà cung cấp ốc vít bằng thép carbon có chuyên môn sâu trong lĩnh vực dây buộc ô tô, Shanghai Soverchannel Industrial Co., Ltd. cung cấp tài liệu chứng nhận loại đặc tính cho mỗi lô sản xuất ốc vít nút—xác minh độ cứng, kết quả kiểm tra độ bền kéo và chứng chỉ nhiệt vật liệu—cho phép khách hàng trong các ngành được quản lý như thiết bị y tế và vận tải đường sắt duy trì khả năng truy xuất nguồn gốc đầy đủ trong hồ sơ chất lượng chuỗi cung ứng của họ. Hệ thống kiểm tra toàn bộ quy trình này, được phát triển và cải tiến tại Nantong Jinzhai Hardware Co., Ltd., cho phép công ty phục vụ cả các nhà sản xuất hàng tiêu dùng khối lượng lớn và các khách hàng lắp ráp chính xác khối lượng thấp hơn từ cùng một cơ sở hạ tầng sản xuất.

Cấu hình vít nút tùy chỉnh: Kích thước không chuẩn và các tính năng đặc biệt để lắp ráp chính xác

Vít nút danh mục tiêu chuẩn bao gồm phần lớn các ứng dụng công nghiệp và tiêu dùng, nhưng các kịch bản lắp ráp chính xác trong các sản phẩm kỹ thuật số, thiết bị y tế và thiết bị tự động hóa cao cấp thường yêu cầu cấu hình nằm ngoài bảng chiều ISO 7380. Các yêu cầu phi tiêu chuẩn phổ biến nhất không phải là sự khác biệt đáng kể so với hình thức tiêu chuẩn—chúng là những điều chỉnh về kích thước cụ thể mà danh mục tiêu chuẩn không thể đáp ứng, nhưng có những hậu quả đáng kể về mặt chức năng nếu không được đáp ứng đúng cách.

• Các biến thể chiều cao đầu giảm: Đối với các cụm lắp ráp trong đó ngay cả đầu nút tiêu chuẩn nhô ra phía trên tính năng bảng điều khiển xung quanh, cấu hình vòm giảm chiều cao tùy chỉnh—thường thấp hơn 15–25% so với tiêu chuẩn ISO 7380 danh nghĩa—đạt được lắp đặt phẳng hoặc phẳng phụ trong khi vẫn giữ được lợi thế bề mặt chịu lực rộng của định dạng đầu nút.
• Chiều dài tay cầm không chuẩn: Vỏ sản phẩm tiêu dùng thường sử dụng các vật liệu xếp chồng lên nhau không phù hợp với mức tăng chiều dài vít tiêu chuẩn. Chiều dài tay cầm tùy chỉnh đảm bảo chuôi chưa có ren kéo dài chính xác bằng độ dày được kẹp, tối đa hóa độ sâu tiếp xúc của ren trong tính năng taro bên dưới mà không để chuôi chạm đáy trước khi đạt được toàn bộ lực kẹp.
• Thiết kế máy giặt cố định tích hợp: Một bộ phận vòng đệm được gắn cố định bên dưới mặt bích đầu nút—được cố định tại chỗ trong quá trình sản xuất—loại bỏ bước lắp ráp để định vị một vòng đệm riêng biệt, giảm số lượng bộ phận và ngăn ngừa mất vòng đệm trong môi trường lắp ráp linh kiện nhỏ như nhà máy đồ chơi trẻ em và dây chuyền sản xuất dụng cụ.
• Các bản vá khóa chủ đề được áp dụng trước: Chất kết dính kỵ khí vi nang được áp dụng cho ren trong quá trình sản xuất mang lại khả năng chống rung mà không yêu cầu người vận hành sử dụng khóa ren lỏng tại điểm lắp ráp—rất quan trọng đối với thiết bị tự động hóa và dây chuyền lắp ráp thiết bị y tế trong đó các yêu cầu về tính nhất quán và độ sạch của quy trình được kiểm soát.
• Đánh dấu đầu hoặc nhãn hiệu tùy chỉnh: Đối với các thiết bị điện tử tiêu dùng và thiết bị gia dụng cao cấp trong đó đầu dây buộc là thành phần thiết kế có thể nhìn thấy được, các dấu hiệu nhận dạng được khắc bằng laser hoặc đóng dấu, ký hiệu phân loại hoặc mã nhận dạng thương hiệu trên bề mặt vòm có sẵn như một phần của đơn đặt hàng tùy chỉnh từ chương trình giải pháp buộc chặt phi tiêu chuẩn của Shanghai Soverchannel Industrial Co., Ltd.

Là nhà sản xuất tích hợp R&D, sản xuất và bán hàng, Shanghai Soverchannel Industrial Co., Ltd. xử lý việc phát triển vít nút tùy chỉnh từ đánh giá bản vẽ đến sản xuất nguyên mẫu và cung cấp hàng loạt—cung cấp tư vấn kỹ thuật về hình học đầu, cấp vật liệu, xử lý bề mặt và đặc điểm kỹ thuật ren như một gói tích hợp thay vì mong đợi khách hàng giải quyết những cân nhắc này một cách độc lập trước khi đặt hàng.
