Mối nối mặt bích trên đường ống dẫn dầu áp suất cao không bị hỏng khi có cảnh báo. Áp suất tăng lên, chu kỳ nhiệt độ, môi trường ăn mòn tiếp xúc với mọi bề mặt - và khi dây buộc hoạt động kém, hậu quả là ngay lập tức và nghiêm trọng. Đó là lý do tại sao các kỹ sư và nhóm mua sắm trong lĩnh vực dầu khí, hóa dầu và sản xuất điện không đạt được các thanh ren bằng thép carbon tiêu chuẩn khi chỉ định các kết nối bắt vít quan trọng. Họ chỉ định Thanh ren và bu lông đinh tán theo tiêu chuẩn ASTM A193 Lớp B7 - và đã làm như vậy trong nhiều thập kỷ, bởi vì vật liệu luôn đạt được thông số kỹ thuật.
Bài viết này giải thích điều gì khiến B7 trở thành lựa chọn mặc định cho việc buộc chặt áp suất cao, nơi nó được áp dụng trên toàn chuỗi giá trị dầu khí, so sánh nó với các loại thay thế như thế nào và những điều cần xác minh trước khi đặt hàng mua sắm số lượng lớn.
Hầu hết các thanh ren công nghiệp đều được làm từ thép cacbon thấp hoặc trung bình và hoạt động đáng tin cậy trong môi trường khô, nhiệt độ vừa phải - khung xây dựng, giá đỡ máy móc, giá đỡ khay cáp điện. Đây là những điều kiện mà độ bền kéo không đổi và có thể kiểm soát được sự ăn mòn bằng lớp phủ kẽm.
Dịch vụ dầu khí có sự khác biệt về mọi mặt. Thiết bị đầu giếng, mặt bích đường ống và bu lông bình áp lực hoạt động ở nhiệt độ có thể vượt quá 400°C. Áp suất bên trong lò phản ứng hydro hóa đạt tới hàng trăm bar. Các phương tiện truyền thông - dầu thô, khí xử lý nhà máy lọc dầu, hydro sunfua, chất ngưng tụ có tính axit - liên tục tấn công các bề mặt. Và hậu quả của việc hỏng khớp không phải là giá đỡ bị lỏng; đó là rò rỉ quy trình, sự cố an toàn hoặc ngừng hoạt động gây thiệt hại hàng trăm nghìn đô la mỗi ngày.
Thép carbon tiêu chuẩn mất độ bền kéo nhanh chóng trên 200°C, không được đánh giá để sử dụng trong bình chịu áp lực và bị ăn mòn nhanh chóng nếu không có lớp bảo vệ bề mặt bị xuống cấp theo thời gian. Những hạn chế này không được chấp nhận trong việc bắt vít dầu khí. các sản phẩm thanh ren và đinh tán được thiết kế cho các ứng dụng công nghiệp đòi hỏi khắt khe là điểm khởi đầu thích hợp duy nhất cho loại dịch vụ này.
ASTM A193 là thông số kỹ thuật quản lý đối với vật liệu bu lông bằng thép hợp kim và thép không gỉ dùng cho dịch vụ chịu nhiệt độ cao hoặc áp suất cao. Lớp B7 là lớp được sử dụng rộng rãi nhất trong đặc điểm kỹ thuật đó. Nó chỉ định thép hợp kim crom-molypden - điển hình là AISI 4140 hoặc 4142 - đã được tôi và tôi luyện để đạt được sự kết hợp chính xác giữa độ bền, độ dẻo dai và khả năng chịu nhiệt.
Quá trình làm nguội và tôi không phải là quá trình hoàn thiện tùy chọn. Đó là cơ chế mang lại hiệu quả cho B7. Làm nóng thép đến nhiệt độ tăng cường, làm nguội nhanh trong dầu hoặc nước, sau đó ủ ở nhiệt độ thấp hơn được kiểm soát sẽ tinh chỉnh cấu trúc vi mô và truyền độ bền kéo, cường độ năng suất và độ dẻo mà tiêu chuẩn ASTM yêu cầu. Nếu không có cách xử lý này, thép hợp kim tương tự sẽ không đáp ứng được đặc điểm kỹ thuật.
| Tài sản | Yêu cầu |
|---|---|
| Độ bền kéo (phút) | 125 ksi / 862 MPa |
| Sức mạnh năng suất (phút) | 105 ksi / 724 MPa |
| Độ giãn dài (phút) | 16% |
| Giảm diện tích (phút) | 50% |
| Độ cứng (tối đa) | 35 HRC / 321 HBW |
| Nhiệt độ dịch vụ tối đa | ~450°C (840°F) |
Độ cứng tối đa cũng quan trọng như mức tối thiểu. Độ cứng giới hạn ở 35 HRC kiểm soát độ giòn do hydro và nứt ăn mòn do ứng suất — các chế độ hư hỏng quan trọng trong môi trường chứa hydro hoặc hydro sunfua ướt. Để có cái nhìn tổng quan đầy đủ về khung đặc tả, hướng dẫn kỹ thuật về phân loại vật liệu bu lông theo tiêu chuẩn ASTM A193 cung cấp bối cảnh hữu ích về phạm vi lớp học và bối cảnh lịch sử.

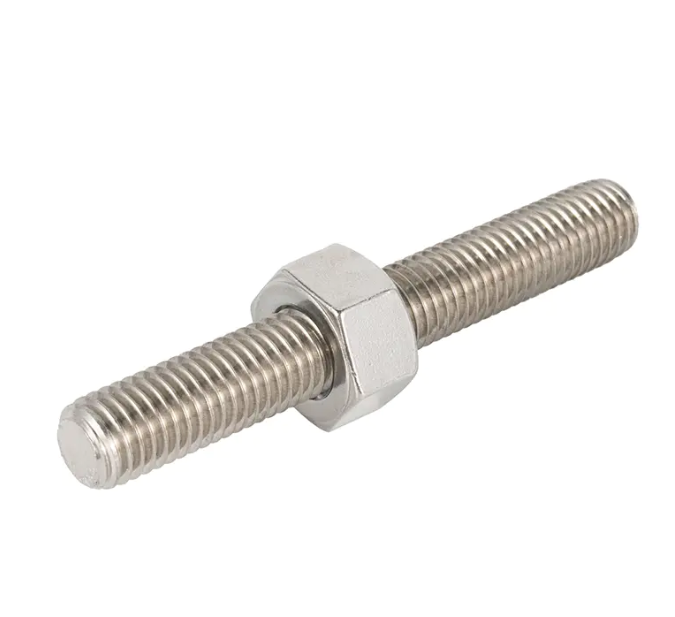

của chúng tôi Thanh ren ASTM A193 B7 được chứng nhận đáp ứng yêu cầu dịch vụ áp suất cao được sản xuất theo thông số kỹ thuật đầy đủ với các báo cáo thử nghiệm vật liệu có sẵn trên mỗi lô sản xuất.
Thanh ren B7 và bu lông đinh tán xuất hiện xuyên suốt chuỗi giá trị dầu khí, từ thiết bị khoan thượng nguồn đến xử lý nhà máy lọc dầu hạ nguồn. Nguyên nhân chung luôn giống nhau: áp suất cao, nhiệt độ cao hoặc tiếp xúc với hóa chất mạnh - thường là cả ba cùng một lúc.
Mỗi mối nối mặt bích trên đường ống dẫn dầu hoặc khí áp suất cao đều là điểm rò rỉ tiềm ẩn. Bu lông đinh B7, kết hợp với đai ốc lục giác nặng ASTM A194 Cấp 2H, là hệ thống buộc chặt tiêu chuẩn cho mặt bích ASME B16.5 ở Loại 600, Loại 900 trở lên. Sự kết hợp này mang lại tải trọng bu lông cần thiết để đặt miếng đệm đồng đều và duy trì độ kín thông qua chu kỳ áp suất và nhiệt độ trong suốt thời gian vận hành của đường ống.
Lò phản ứng hydro hóa nhà máy lọc dầu hoạt động ở áp suất riêng phần hydro có thể đạt tới 200 bar trở lên, ở nhiệt độ trên 300°C. Bu lông để bịt kín các mặt bích của lò phản ứng phải duy trì lực kẹp ở nhiệt độ mà không bị giãn do dão có thể làm hở mối nối. Khả năng duy trì cường độ chảy của B7 ở nhiệt độ cao — tốt hơn đáng kể so với thép cacbon tiêu chuẩn — khiến nó trở thành vật liệu được quy định trong mã tàu ASME Phần VIII cho dịch vụ này.
Ở đầu giếng, các cụm cây Giáng sinh và các kết nối ống góp là các mối nối bắt vít phải chống lại áp lực của giếng trong suốt thời gian sản xuất của giếng. Bu lông đinh B7 cung cấp khả năng chịu kéo cho thiết bị được xếp hạng API 6A và ASME trong khi vẫn duy trì độ ổn định về kích thước trong phạm vi dao động nhiệt độ rộng giữa nhiệt độ bề mặt xung quanh và nhiệt độ chất lỏng được tạo ra.
Thiết bị lưu trữ và vận chuyển LNG đưa ra thách thức ngược lại: cực lạnh chứ không phải nóng. Thép hợp kim B7 tiêu chuẩn mất độ bền va đập ở nhiệt độ dưới 0, đó là lý do tại sao các ứng dụng LNG yêu cầu loại khác. Đối với những dịch vụ này, chúng tôi Thanh ren ASTM A320 L7 được chứng nhận cho dịch vụ đông lạnh và nhiệt độ thấp là thông số kỹ thuật chính xác - được thiết kế theo yêu cầu về độ bền va đập mà B7 không đề cập đến.
B7 là lựa chọn phù hợp cho hầu hết các loại bu lông dầu và khí áp suất cao, nhưng nó không phải là lựa chọn phù hợp cho mọi ứng dụng. Việc hiểu thời điểm chỉ định một biến thể hoặc một giải pháp thay thế sẽ giúp ngăn ngừa cả tình trạng thiếu thông số kỹ thuật và chi phí không cần thiết.
A354 Cấp BD có độ bền kéo cao hơn B7 - tối thiểu khoảng 150 ksi so với 125 ksi - và là tiêu chuẩn cho khung gầm ô tô và các ứng dụng kết cấu nặng ở nhiệt độ môi trường. Sự khác biệt chính là khả năng chịu nhiệt. B7 duy trì độ bền đáng kể ở nhiệt độ khoảng 450°C; Thép hợp kim loại 8 thì không. Đối với dịch vụ có mặt bích dầu khí ở nhiệt độ cao, B7 là thông số kỹ thuật chính xác bất kể so sánh độ bền kéo. Cấp 8 phù hợp với việc bắt vít kết cấu ở nhiệt độ môi trường xung quanh trong đó cường độ tĩnh tối đa là hạn chế về thiết kế.
B7M là biến thể có độ cứng thấp hơn của cùng loại hợp kim, được sản xuất ở mức tối đa 22 HRC thay vì 35 HRC của B7. Độ cứng thấp hơn làm giảm đáng kể khả năng bị nứt do ứng suất sunfua (SSC) trong môi trường chứa hydro sunfua ướt - điều kiện được xác định trong NACE MR0175/ISO 15156 là "dịch vụ chua". Nếu đường ống hoặc tàu xử lý dầu thô hoặc khí chua có chứa H₂S trong pha nước thì B7M là thông số kỹ thuật bắt buộc, không phải B7 tiêu chuẩn. Sự đánh đổi là độ bền kéo và độ bền chảy thấp hơn, ảnh hưởng đến thiết kế mối nối. Tiêu chuẩn B7 không được chấp nhận đối với dịch vụ chua như đã quy định; trần độ cứng quá cao.
Đối với các ứng dụng trên trần nhiệt độ của B7 - một số lò phản ứng cải cách nhất định, mặt bích bộ quá nhiệt hơi nước và chốt phát điện ở nhiệt độ cao - ASTM A193 B16 (hợp kim crom-molybden-vanadi) duy trì độ bền ở nhiệt độ nơi B7 bắt đầu giãn ra. B16 có chi phí cao hơn đáng kể và là loại chuyên dụng; xác nhận nhiệt độ sử dụng thực tế so với yêu cầu của mã thiết kế trước khi nâng cấp.
| Lớp | Đặc điểm chính | Ứng dụng điển hình |
|---|---|---|
| ASTM A193 B7 | Độ bền kéo 125 ksi, định mức ở ~450°C | Mặt bích dầu khí, bình áp lực, đường ống |
| ASTM A193 B7M | Độ cứng thấp hơn, kháng SSC | Dịch vụ chua (môi trường H₂S) |
| ASTM A320 L7 | Độ bền va đập cao ở nhiệt độ dưới 0 | LNG, kho đông lạnh, dịch vụ lạnh |
| A354 Cấp BD (Lớp 8) | Độ bền kéo 150 ksi, chỉ ở nhiệt độ môi trường | Kết cấu thép, ô tô, máy móc hạng nặng |
| ASTM A193 B16 | Duy trì sức mạnh trên 450°C | Bộ siêu nhiệt hơi nước, lò phản ứng nhiệt độ rất cao |
Thành phần thép hợp kim của B7 mang lại hiệu suất cơ học tuyệt vời nhưng khả năng chống ăn mòn vốn có ở mức khiêm tốn. Trong các giàn khoan ngoài khơi, nhà máy lọc dầu ven biển, môi trường xử lý hóa chất và bất kỳ dịch vụ nào tiếp xúc với độ ẩm theo chu kỳ, xử lý bề mặt là yếu tố chính trong khoảng thời gian bảo trì và tổng tuổi thọ sử dụng của cụm dây buộc.
Dacromet là phương pháp xử lý đặc điểm kỹ thuật dành cho đinh tán B7 trong môi trường ăn mòn đòi hỏi khắt khe. Lớp phủ — một hệ thống vảy nhôm kẽm gốc nước được xử lý ở khoảng 300°C — cung cấp khả năng chống phun muối trung tính từ 500–1.000 giờ trong thử nghiệm tiêu chuẩn, vượt trội đáng kể so với kẽm mạ điện. Điều quan trọng là Dacromet được áp dụng mà không cần quá trình điện hóa, có nghĩa là không hấp thụ hydro và không có nguy cơ giòn hydro. Đối với các ốc vít B7 có độ bền cao, nơi có mối lo ngại về độ giòn, thì điều này rất quan trọng. Độ dày màng 8–12 micron cho phép các ren được phủ duy trì trong phạm vi dung sai mà không cần ren quá khổ như yêu cầu của mạ kẽm nhúng nóng.
Một lớp PTFE được áp dụng trên Dacromet giải quyết vấn đề ma sát ren gây ra sự phân tán mô-men xoắn trong quá trình lắp đặt cụm bu lông đinh tán có đường kính lớn. Hệ số ma sát đồng đều trên tất cả các đinh tán theo kiểu mặt bích nhiều bu lông là cần thiết để đạt được ứng suất ổn định ở chỗ ngồi của miếng đệm - nền tảng của mối nối không bị rò rỉ. Lớp phủ ngoài PTFE cũng làm giảm nguy cơ bị mòn trên các đinh tán có đường kính lớn (M27 trở lên) nơi mô men xoắn lắp đặt cao.
Kẽm mạ điện cung cấp sự bảo vệ đầy đủ cho thanh B7 trong môi trường trong nhà hoặc ngoài trời có mái che vừa phải. Nó không được quy định cho dịch vụ ngoài khơi, các cơ sở ven biển hoặc môi trường có hóa chất bắn tung tóe. Ưu điểm chính là chi phí và tính sẵn có; đối với các ứng dụng công nghiệp có độ bền cao đa năng, nơi môi trường lắp đặt không khắc nghiệt, B7 mạ kẽm là lựa chọn kinh tế.
Thanh ren B7 dành cho dịch vụ thiết bị áp suất được điều chỉnh yêu cầu phải có tài liệu và xác minh vượt xa kiểm tra kích thước và kiểm tra trực quan. Danh sách kiểm tra sau đây phản ánh các yêu cầu chất lượng tối thiểu để mua sắm cho các ứng dụng dầu khí, hóa dầu và sản xuất điện.
Tìm nguồn cung ứng thanh ren và bu lông đinh B7 từ một nhà sản xuất có khả năng sản xuất tích hợp — tiêu đề nguội, cán ren, xử lý nhiệt và xử lý bề mặt theo một hệ thống quản lý chất lượng — cung cấp khả năng truy xuất nguồn gốc và tính nhất quán theo lô mà các ứng dụng dịch vụ quan trọng yêu cầu. Đối với các thông số kỹ thuật nằm ngoài phạm vi thương mại tiêu chuẩn, khả năng sản xuất tùy chỉnh là yếu tố quyết định liệu nhà cung cấp có thực sự cung cấp những gì thông số kỹ thuật yêu cầu hay không.
