I. Biểu tượng chủ đề chung
①npt (Chủ đề ống quốc gia): Một sợi ống thon tiêu chuẩn của Mỹ với góc chỉ 60 °, thường được sử dụng cho các ứng dụng đa năng.
②pt (Chủ đề ống thon tiêu chuẩn của Anh): Một sợi côn góc 55 ° được sử dụng rộng rãi để niêm phong. Chủ đề ống của Anh là chủ đề tốt để duy trì sức mạnh, vì các sợi thô sâu hơn làm suy yếu đường kính ngoài của đường ống.
③PF (Chủ đề ống song song): Một loại ren thẳng được sử dụng trong các kết nối ống.
④g (Chủ đề ống Whitworth): Một sợi ống niêm phong không có luồng 55 ° trong họ Whitworth. "G" đại diện cho các sợi ống hình trụ, trong đó các biến thể 55 ° và 60 ° dựa trên các ứng dụng chức năng cụ thể.
⑤ZG (Chủ đề ống thon): Một loại sợi hình nón thường được tìm thấy trong các phụ kiện ống nước, trước đây được ký hiệu là RC trong các tiêu chuẩn quốc gia Trung Quốc cũ.
Các chủ đề chính so với inch: Sự khác biệt chính là biểu diễn các luồng vật liệu sử dụng cao độ (khoảng cách giữa các luồng), trong khi các chủ đề của Mỹ và Anh được xác định bởi các luồng trên mỗi inch (TPI). Các chủ đề số liệu có cấu hình cân bằng 60 °, các chủ đề của Anh là cấu hình 55 ° Isosceles và các chủ đề của Mỹ là cấu hình 60 °. Chủ đề số liệu được đo bằng milimet, trong khi các chủ đề của Anh và Mỹ tuân theo các đơn vị đế quốc.
Chủ đề pipe: Chủ yếu được sử dụng trong các kết nối đường ống, đảm bảo phù hợp chặt chẽ giữa các luồng bên trong và bên ngoài. Có sẵn ở cả hai dạng thẳng và thon, đường kính danh nghĩa đề cập đến kích thước của đường ống, với đường kính chính thực tế vượt quá kích thước danh nghĩa này.
Đường kính không (ví dụ: 1/4, 1/2, 1/8 inch): Các giá trị này cho thấy kích thước luồng trong hệ thống tiêu chuẩn của Anh, được đo bằng inch.
Ii. Tiêu chuẩn chủ đề ở các quốc gia khác nhau
Tiêu chuẩn chủ đề inch Unified được áp dụng rộng rãi ở các quốc gia dựa trên inch, hệ thống chủ đề này bao gồm ba loạt: Thread thô (UNC), Thread Fine (UNF) và thêm chủ đề tốt (UNFF), với một chuỗi cao độ không đổi (UN).
Phương pháp đánh dấu: Đường kính chủ đề - Chủ đề trên mỗi inch - Mã loạt - Lớp chính xác.
Ví dụ:
Chủ đề thô: 3/8
Chủ đề tốt: 3/8
Chủ đề tốt thêm: 3/8
Cao độ không đổi: 3/82020UN 2A
Số đầu tiên (ví dụ: 3/8) biểu thị đường kính chính của luồng tính bằng inch, chuyển đổi thành số liệu bằng cách nhân với 25,4 (ví dụ: 3/8 × 25.4 = 9.525mm).
Số thứ hai đại diện cho số lượng luồng trên mỗi inch.
Các mã loạt (UNC, UNF, UNFF, UN) xác định các loại luồng.
Hai ký tự cuối cùng (ví dụ: 2A) cho biết độ chính xác của luồng.
Chuyển đổi các sợi ống song song 55 ° có nguồn gốc từ chuỗi dựa trên inch, các luồng này được sử dụng rộng rãi trên toàn thế giới để vận chuyển chất lỏng, khí và kết nối dây điện. Tuy nhiên, các quốc gia khác nhau sử dụng các chỉ định khác nhau, cần được chuyển đổi theo các bảng so sánh quốc tế.
Chuyển đổi các sợi ống thon 55 ° này các luồng này có góc ren 55 ° với tỷ lệ côn 1:16. Chúng được sử dụng rộng rãi trên toàn cầu, nhưng mỗi quốc gia có các chỉ định khác nhau, có thể được tham chiếu trong bảng chuyển đổi tương ứng.
Chuyển đổi các sợi ống thon 60 ° có góc ren 60 ° và tỷ lệ giảm dần 1:16, các sợi ống này được sử dụng trong ngành công nghiệp máy công cụ của Trung Quốc, cũng như ở Hoa Kỳ và Liên Xô cũ. Trung Quốc ban đầu chỉ định họ là "K", sau đó được đổi thành "Z" và bây giờ phù hợp với tiêu chuẩn "Npt". Bảng tham khảo cung cấp chỉ định xuyên quốc gia tương đương.
Chuyển đổi các sợi hình thang 55 ° này các luồng này có cấu hình 30 ° và được thống nhất quốc tế. Chỉ định của họ vẫn nhất quán giữa các quốc gia khác nhau.
Ii. Tiêu chuẩn chủ đề ở các quốc gia khác nhau
1. Tiêu chuẩn chủ đề inch inch
Được áp dụng rộng rãi ở các quốc gia dựa trên inch, hệ thống chủ đề này bao gồm ba loạt: chủ đề thô (UNC), chủ đề tốt (UNF) và chủ đề tốt (UNFF), với một loạt sân không đổi (UN) không đổi.
Phương pháp đánh dấu: Đường kính chủ đề - Chủ đề trên mỗi inch - Mã loạt - Lớp chính xác.
Ví dụ:
Chủ đề thô: 3/8
Chủ đề tốt: 3/8
Chủ đề tốt thêm: 3/8
Cao độ không đổi: 3/82020UN 2A
Số đầu tiên (ví dụ: 3/8) biểu thị đường kính chính của luồng tính bằng inch, chuyển đổi thành số liệu bằng cách nhân với 25,4 (ví dụ: 3/8 × 25.4 = 9.525mm).
Số thứ hai đại diện cho số lượng luồng trên mỗi inch.
Các mã loạt (UNC, UNF, UNFF, UN) xác định các loại luồng.
Hai ký tự cuối cùng (ví dụ: 2A) cho biết độ chính xác của luồng.
2.Conversion of 55 ° serels Ống song song
Có nguồn gốc từ loạt dựa trên inch, các chủ đề này được sử dụng rộng rãi trên toàn thế giới để vận chuyển chất lỏng, khí và kết nối dây điện. Tuy nhiên, các quốc gia khác nhau sử dụng các chỉ định khác nhau, cần được chuyển đổi theo các bảng so sánh quốc tế.
| Quốc gia | Mã số |
| Trung Quốc | G |
| Nhật Bản | G 、 pf |
| Anh | BSP 、 BSPP |
| Pháp | G |
| Đức | R （Chủ đề bên trong） K （Chủ đề bên ngoài） |
| Liên Xô | G 、 tpуб |
| ISO | RP |
3. đảo ngược các sợi ống thon 55 °
Các luồng này có góc chủ đề 55 ° với tỷ lệ côn 1:16. Chúng được sử dụng rộng rãi trên toàn cầu, nhưng mỗi quốc gia có các chỉ định khác nhau, có thể được tham chiếu trong bảng chuyển đổi tương ứng.
| Quốc gia | Mã số |
| Trung Quốc | Zg 、 r （ Chủ đề bên ngoài ） |
| Anh | Bspt 、 r （ Chủ đề bên ngoài ） 、 Rc （ Chủ đề nội bộ ） |
| Pháp | G （ Chủ đề bên ngoài ） 、 R （ Chủ đề bên ngoài ） |
| Đức | R （ Chủ đề bên ngoài ） |
| Nhật Bản | Pt 、 r |
| ISO | R （ Chủ đề bên ngoài ） 、 Rc （ Chủ đề nội bộ ） |
4. Sự chuyển đổi của các sợi ống thon 60 °
Với góc sợi 60 ° và tỷ lệ giảm dần 1:16, các luồng ống này được sử dụng trong ngành công nghiệp máy móc của Trung Quốc, cũng như ở Hoa Kỳ và Liên Xô cũ. Trung Quốc ban đầu chỉ định họ là "K", sau đó được đổi thành "Z" và bây giờ phù hợp với tiêu chuẩn "NPT". Bảng tham khảo cung cấp chỉ định xuyên quốc gia tương đương.
| Quốc gia | Mã số |
| Trung Quốc | Z （Cũ） NPT （mới） |
| Hoa Kỳ | NPT |
| Liên Xô | B |
5. đảo ngược các sợi hình thang 55 °
Các luồng này có cấu hình 30 ° và được thống nhất quốc tế. Chỉ định của họ vẫn nhất quán giữa các quốc gia khác nhau.
| Quốc gia | Mã số |
| Trung Quốc | T （ Cũ ） TR （ Mới ） |
| ISO | Tr |
| Đức | Tr |
| Liên Xô | Tr |

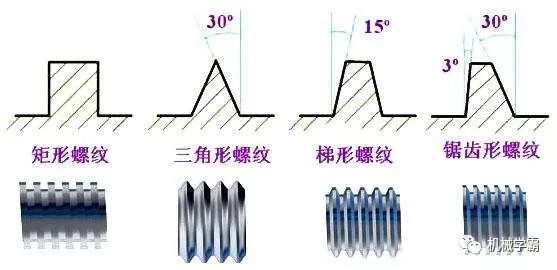

Iii. Phân loại chủ đề
Tùy thuộc vào việc sử dụng các chủ đề, chúng có thể được chia thành:
1. Hệ thống chỉ số quốc tế
Các chủ đề được thông qua bởi CNS tiêu chuẩn quốc gia của chúng tôi. Phần trên của luồng bằng phẳng, dễ quay và phần dưới của luồng có hình vòng cung để tăng cường độ của luồng. Góc chủ đề là 60 độ và đặc điểm kỹ thuật được biểu thị bằng các luồng M. số liệu có thể được chia thành cao độ thô và mịn. Đại diện là như M8x1.25. (M: Mã, 8: Đường kính danh nghĩa, 1,25: Cao độ).
2. Chủ đề tiêu chuẩn Mỹ
Phần trên và gốc của chủ đề đều phẳng, và sức mạnh tốt hơn. Góc chủ đề cũng là 60 độ và đặc điểm kỹ thuật được biểu thị bằng số lượng răng trên mỗi inch. Loại sợi này có thể được chia thành ba cấp độ: cao độ thô (NC); Sân tốt (NF); Sân nhỏ (NEF). Đại diện là như 1/2-10NC. (1/2: Đường kính ngoài; 10: số răng trên mỗi inch; mã NC).
3. Chủ đề thống nhất
Được phát triển bởi Hoa Kỳ, Vương quốc Anh và Canada, nó là chủ đề được sử dụng phổ biến nhất của Anh.
Góc chủ đề cũng là 60 độ và đặc điểm kỹ thuật được biểu thị bằng số lượng răng trên mỗi inch. Loại luồng này có thể được chia thành luồng thô (UNC), luồng tốt (UNF) và chỉ có thêm chủ đề tốt (UNEF). Đại diện là 1/2-10UNC. (1/2: Đường kính ngoài; 10: số răng trên mỗi inch; mã UNC).
4.
Phần trên và gốc đều được chỉ ra, với cường độ yếu, và nó không thường được sử dụng. Góc chủ đề là 60 độ.
5. Chủ đề Whitworth
Các chủ đề được thông qua bởi Tiêu chuẩn Quốc gia Anh. Góc chủ đề là 55 độ và biểu tượng là "W". Thích hợp cho sản xuất lăn. Biểu diễn là W1/2-10 (1/2: Đường kính ngoài; 10: số răng trên mỗi inch; mã W).
6. KNUCKLE THREAD
Nó là một chủ đề tiêu chuẩn được thiết lập bởi din Đức. Nó phù hợp để kết nối bóng đèn và ống cao su. Biểu tượng là "Rd".
7. Chủ đề ống
Nó là một sợi được sử dụng để ngăn ngừa rò rỉ và thường được sử dụng để kết nối các phụ kiện ống khí hoặc chất lỏng. Góc chủ đề là 55 độ. Nó có thể được chia thành các luồng ống thẳng với mã "P.S., N.P.S." và chủ đề đường ống xiên với mã "N.P.T.". Taper của nó là 1:16, nghĩa là 3/4 inch mỗi feet.
8. Chủ đề vuông
Nó có hiệu suất truyền cao, chỉ đứng sau các chủ đề bóng, nhưng nó không thể được điều chỉnh bằng các đai ốc sau khi hao mòn, đó là bất lợi của nó. Nó thường được sử dụng cho các ốc vít trong các ô và chỉ của cần cẩu.

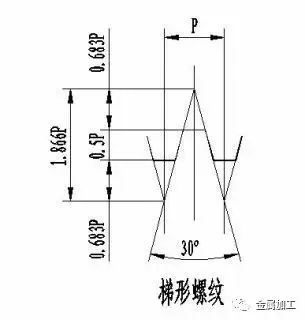

9. Chủ đề hình thang
Nó cũng được gọi là chủ đề ACME. Hiệu suất truyền tải thấp hơn một chút so với các sợi vuông, nhưng nó có thể được điều chỉnh bằng đai ốc sau khi hao mòn. Góc ren số liệu là 30 độ và góc chủ đề Imperial là 29 độ. Thường được sử dụng cho vít chì của máy tiện. Biểu tượng là "tr".
10. Chủ đề Butress
Còn được gọi là sợi vát, nó chỉ phù hợp cho việc truyền một hướng đơn. Chẳng hạn như giắc cắm vít, áp suất, v.v ... Biểu tượng là "Bu".
11. Chủ đề bóng
Đó là chủ đề với hiệu quả truyền dẫn tốt nhất. Rất khó để sản xuất và có chi phí rất cao. Nó được sử dụng trong máy móc chính xác. Chẳng hạn như vít chì của máy công cụ CNC.
Dấu hiệu của Bu lông của Anh
LH 2N 5/8 × 3 - 13UNC -2A
(1) LH là sợi bên trái (rh là luồng bên phải, có thể được bỏ qua).
(2) Chủ đề hai luồng 2N.
(3) 5/8 Chủ đề Anh, đường kính ngoài 5/8 ".
(4) 3 chiều dài bu lông 3 ".
(5) 13 sợi có 13 răng mỗi inch.
(6) UNC Unified Standon Streon Pitch.
.
Chủ đề đế quốc
Kích thước của một luồng đế quốc thường được biểu thị bằng số lượng các luồng trên mỗi inch chiều dài ren, được gọi là "các luồng trên mỗi inch", chính xác là đối ứng của sân. Ví dụ: một chủ đề có 8 luồng mỗi inch có độ cao 1/8 inch.
